Тюнинг штатной печки

[Володимир]

А от цікаво, штатно потужність потоку піднімаєть фактично підняттям обертів..... чи є можливість якось  поексперементувати щоб ще підняти оберти двигуна пічки і подивитись результат? Хоча з іншого боку явно мала передача тепла від радіатора і мабуть піде холодніший воздух ( хоча по результату drone збільшення потоку є і пришвидшення прогріву скла є.... так що  )

В штатній нема сенсу піднімати оберти, в режиму літо так, але в режимі зима від високих обертів шуму більше ніж продуктивності. На аліекспрес китайці продають всякі вентилятори, можна якийсь підібрати що влізе в пічку чи можна його поставити сбоку біля пічки як на іномарках.

[vladishtm]

В смысле "конусность"?

На порівняльному фото (перше) схоже у "мосвк" конус . А на другому фото наче така сама бочка (тільки більший діаметр) як у Славути. Тому і перепитав.

и сменить поставщика крыльчаток на москвичевского

Ну це ви вже загнули - термопласт автомат і форма це вже що, зовсім космос якийсь? Просто срать вони там хотіли на всіх, такі ж гниди як і богуслаєв. А ми не навчилися зуби показувать за кожну копійку. Дуже добрі  бл...!, от і маємо.

[Альфа ромео]

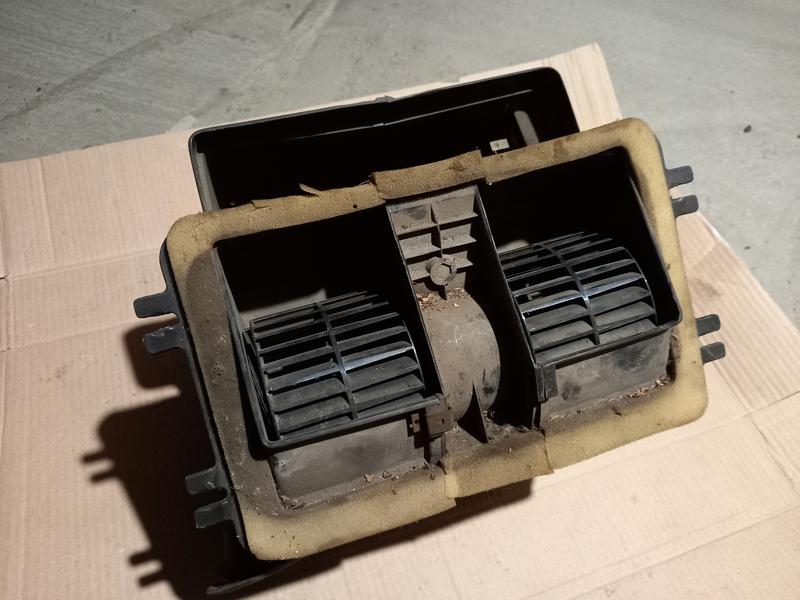

Пасаны, а я хорошо модернизировал свою печку. Я потратил время и прочитал все, что тут писали. Ну кроме ненужного мне научного теорий о статитеском и динамическом давление. Короче меня крайне не устраивала печка. Дует слабо и не греет. Короче поставил подшипники, результата не увидел. Заодно поставил актуатор на заслонки зима лето. Перестал  целовать колени пассажиру справа весной и осенью. Короче недавно прикупил доппомпу и решил заодно переделать слегка печку. Поменял местами вход и выход печки, чтобы вверху был выход для исключения завоздушивания. Не стал менять мотор и крыла так как мне нравится, что у славуты таврии много крыльчаток и значит если включить мозги можно их использовать по полной в центробежной системе. Вырезал по бокам печки круглые отверстия и такие же отверстия в кузове. Всунул гофры, засиликонил щели и загнул выходы гофры  по направлению во внутрь к друг другу, чтобы вода не попадала от дождя. Ну и конечно закрыл верхнюю дыру  и прикрыл крыльчаику сверху жестью от кофейной банки. На силикон короче посадил, чтобы воздух не кидало вверх. И промыл радик. И он оказался хорошо забитым ржой и соплями от герметика. Не забитым, но больше чем я ожидал. Короче не думал, что в нем столько мусора. Теперь дует хорошо и жарко. Я доволен. Включил доппомпу и уже с 60 градусов идет хорошее тепло. Можно и на стоянке гонять ож, пока движок не остынет. Потребляет помпа где то 2-2.8 ампер. Но я буду еще ее модернизировать. Попробую перевернуть лопатки наоборот, может еще мощнее прйдет воздух из сопел. Поставлю на заслонки зима лето сервопривод и с дистанционным управлением на крутилке. Нижнюю заслонку тоже наверно сервоприводом буду управлять. И по любому поставлю рециркуляцию на гофры с сервоприводами. Придется клеить конструкцию с клапанами из пластика, но идеи уже есть. Я думаю тангенциональная печка славуты хорошо гонит возлух по воздуховоду, но наотрез отказывпется пробивать радик. А нахера тогда нужна такая печка? Заз как всегда сделал по советско-дефицитной формуле "и так сойдет"!

[Romka]

А що зробили з краном пічки? Викинули, електро чи механіка і яка?.

[vladishtm]

А що зробили з краном пічки? Викинули, електро чи механіка і яка?.

Кран то таке    а от оце вже зря

Перестал  целовать колени пассажиру справа весной и осенью.

  Гарненька молодиця справа, і такий повід прихилитися на коліна втрачений ...єх молодежЬ

Пысы For  Альфа ромео

Короче недавно прикупил доппомпу

- а фото? тип , місце установки і т.п.? Колись бачив щось для прогріву від 220В чи 12В....

[vladishtm]

Що цікаво, напрямок руху і положення лопатей крильчаток чомусь зроблено не на захват (проти шерсті), а на проштовфування (по шерсті)? Як по мені від цього дути повинно слабкіше  . Хіба що це під проток радіатора, щоб не охолоджувало його занадто.

Бо в цьому

Дует слабо и не греет.

наспраді дві складові  (вентилятор і радіатор. (навіть три - канали продувки)

Поменял местами вход и выход печки, чтобы вверху был выход для исключения завоздушивания.

Ну тут є здається нюанс бо навіть в одній і тій самій книжці малюють як захочуть (АЛЕ ВХІД _ПОДАЧА_) показана з крана, і виходить в радіатор  нагрівача вона подається в нижню, а бульбашки як відомо тікають наверх - от же вони будудуть тікати з радіатора нагрівача через верхній патрубок, бо КРАН показують до нижнього патрубка. Та більше схоже що  ОР не проштовхується у нагрівач, а витягується з нього захвачуючись потіком помпи (так воно по малюнку 31 виглядає.

[Володимир]

Spoiler

Що цікаво, напрямок руху і положення лопатей крильчаток чомусь зроблено не на захват (проти шерсті), а на проштовфування (по шерсті)? Як по мені від цього дути повинно слабкіше  . Хіба що це під проток радіатора, щоб не охолоджувало його занадто.

Бо в цьому

Дует слабо и не греет.

наспраді дві складові  (вентилятор і радіатор. (навіть три - канали продувки)

Поменял местами вход и выход печки, чтобы вверху был выход для исключения завоздушивания.

Ну тут є здається нюанс бо навіть в одній і тій самій книжці малюють як захочуть (АЛЕ ВХІД _ПОДАЧА_) показана з крана, і виходить в радіатор  нагрівача вона подається в нижню, а бульбашки як відомо тікають наверх - от же вони будудуть тікати з радіатора нагрівача через верхній патрубок, бо КРАН показують до нижнього патрубка. Та більше схоже що  ОР не проштовхується у нагрівач, а витягується з нього захвачуючись потіком помпи (так воно по малюнку 31 виглядає.

[close]

На першому малюнку лопаті крильчатки намальовані не правильно, вони мають бути загнути проти шерсті, тут правильно.


Щодо подачі, в перший тавріях подача була знизу, а вихід був зверху і йшов через ГБЦ до штуцера сопілки біля помпи. Потім патрубок перенесли на сопілку зліва від блоку циліндрів, а щоби патрубки лежали красиво і не перехрещувались, їх поміняли місцями.

[vladishtm]

На першому малюнку лопаті крильчатки намальовані не правильно, вони мають бути загнути проти шерсті, тут правильно.

Той малюнок з Фучаджі - тож ....

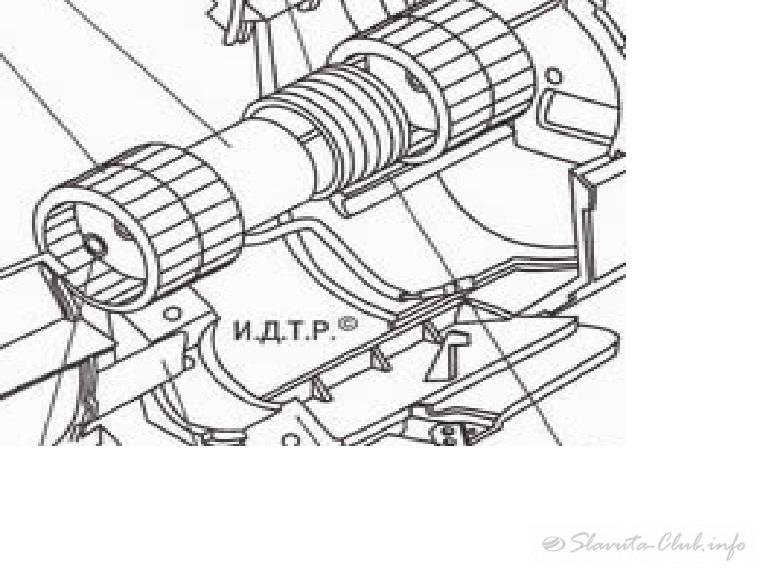

Є малюнок з "И. Т. Д." - там важко зрозуміти, але більш схоже, що вже "проти шерсті".

Spoiler

[close]

Але у Фучаджі маємо цікавий момент "При движении автомобиля нагретый воздух будет поступать в салон, для увеличения его поступления можно включить дополнительно электро-вентилятор." Тоб то для обігріву достатньо потока і без вентилятора (малий потік).  Мені здається, що якщо проти шерсті то захвачений потік піде всередину лопатей, ну і тоді буде виходити (витискатися) по боках. А значить потік не буде  дути на всю поверхню радіатора. Крім того проти шерсті буде більше шуму. І це вже буде не тангенциальний тип. А от якщо "по шерсті", захвачений потік піде між лопастями і корпусом широким слоєм, вийде внизу на радіатор. Ну саме так як і малюють на картинках

Spoiler

[close]

[igo61]

Викликаємо дух ВКБ?

[Володимир]

Але у Фучаджі маємо цікавий момент "При движении автомобиля нагретый воздух будет поступать в салон, для увеличения его поступления можно включить дополнительно электро-вентилятор." Тоб то для обігріву достатньо потока і без вентилятора (малий потік).  Мені здається, що якщо проти шерсті то захвачений потік піде всередину лопатей, ну і тоді буде виходити (витискатися) по боках. А значить потік не буде  дути на всю поверхню радіатора. Крім того проти шерсті буде більше шуму. І це вже буде не тангенциальний тип. А от якщо "по шерсті", захвачений потік піде між лопастями і корпусом широким слоєм, вийде внизу на радіатор. Ну саме так як і малюють на картинках

З заводу ставлять проти шерсті, значить так правильно, у тавропічки вентилятор діаметрального (тангеціального) типу, такі ставлять в кондиціонерах. Щоби вентилятор працював, лопатки мають бути загнуті вперед, та між входом і виходом має бути 270 градусів, в тавропічці ця умова зберігається тільки в режимі літо, в режимі зима ні, тому він і не прокачує повітря з достатньою продуктивністю.

Щодо рекомендації фучаджі, то щоби під час руху повітря добралось до радіатора, йому потрібно два рази пройти через густі лопаті крильчаток, тому і рекомендують для кращого обдуву вмикати вентилятор. Якщо наприклад поставити дуйчика від ваз-2108, то принаймі на таврії пасивний обдув буде кращим ніж з штатним вентилятором. В славуті можливо не так відчувається, бо гірша витяжка салону.

[Альфа ромео]

А що зробили з краном пічки? Викинули, електро чи механіка і яка?.

Поставил простой шаровой кран. Когда купил машину, то сначала привел ее в заводское состояние, в том числе поставив заводской кран. Но он начал плохо ходить через несколько лет и появилось желание под себя машину переделать.

[Альфа ромео]

А що зробили з краном пічки? Викинули, електро чи механіка і яка?.

Кран то таке    а от оце вже зря

Перестал  целовать колени пассажиру справа весной и осенью.

   Гарненька молодиця справа, і такий повід прихилитися на коліна втрачений ...єх молодежЬ

Пысы For  Альфа ромео

Короче недавно прикупил доппомпу

- а фото? тип , місце установки і т.п.? Колись бачив щось для прогріву від 220В чи 12В....

А що зробили з краном пічки? Викинули, електро чи механіка і яка?.

Кран то таке    а от оце вже зря

Перестал  целовать колени пассажиру справа весной и осенью.

   Гарненька молодиця справа, і такий повід прихилитися на коліна втрачений ...єх молодежЬ

Пысы For  Альфа ромео

Короче недавно прикупил доппомпу

- а фото? тип , місце установки і т.п.? Колись бачив щось для прогріву від 220В чи 12В....

А що зробили з краном пічки? Викинули, електро чи механіка і яка?.

Кран то таке    а от оце вже зря

Перестал  целовать колени пассажиру справа весной и осенью.

   Гарненька молодиця справа, і такий повід прихилитися на коліна втрачений ...єх молодежЬ

Пысы For  Альфа ромео

Короче недавно прикупил доппомпу

- а фото? тип , місце установки і т.п.? Колись бачив щось для прогріву від 220В чи 12В....

по поводу колен красавиц справа и эх молодежь, то я уже 40летняя молодежь и "красавицы" в основном были некрасивыми мужиками.

[Альфа ромео]

А що зробили з краном пічки? Викинули, електро чи механіка і яка?.

Кран то таке    а от оце вже зря

Перестал  целовать колени пассажиру справа весной и осенью.

  Гарненька молодиця справа, і такий повід прихилитися на коліна втрачений ...єх молодежЬ

Пысы For  Альфа ромео

Короче недавно прикупил доппомпу

- а фото? тип , місце установки і т.п.? Колись бачив щось для прогріву від 220В чи 12В....

попробую залить, но не обещаю, что сумею.

[Альфа ромео]

[Альфа ромео]

А що зробили з краном пічки? Викинули, електро чи механіка і яка?.

Кран то таке    а от оце вже зря

Перестал  целовать колени пассажиру справа весной и осенью.

  Гарненька молодиця справа, і такий повід прихилитися на коліна втрачений ...єх молодежЬ

Пысы For  Альфа ромео

Короче недавно прикупил доппомпу

- а фото? тип , місце установки і т.п.? Колись бачив щось для прогріву від 220В чи 12В....

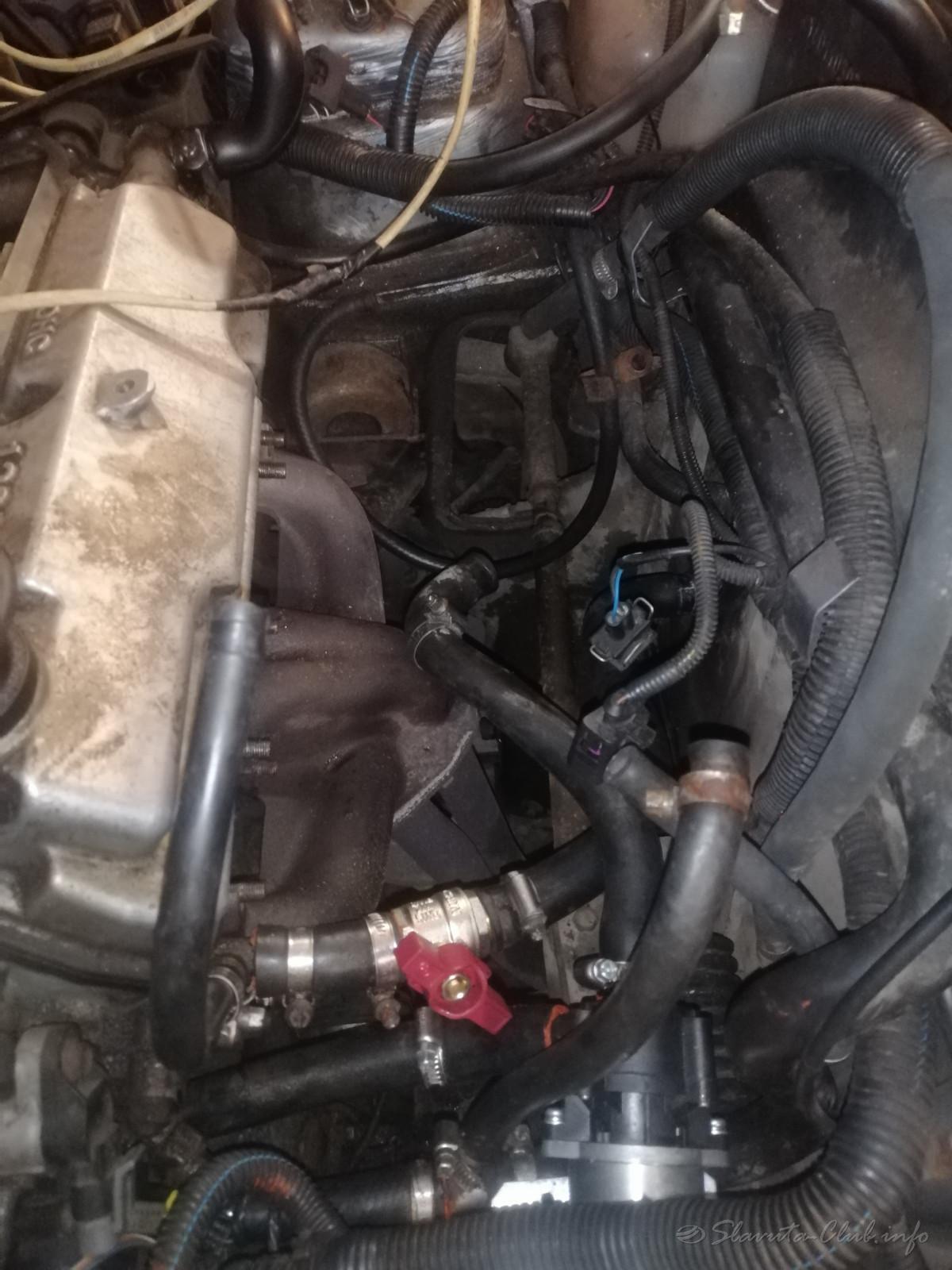

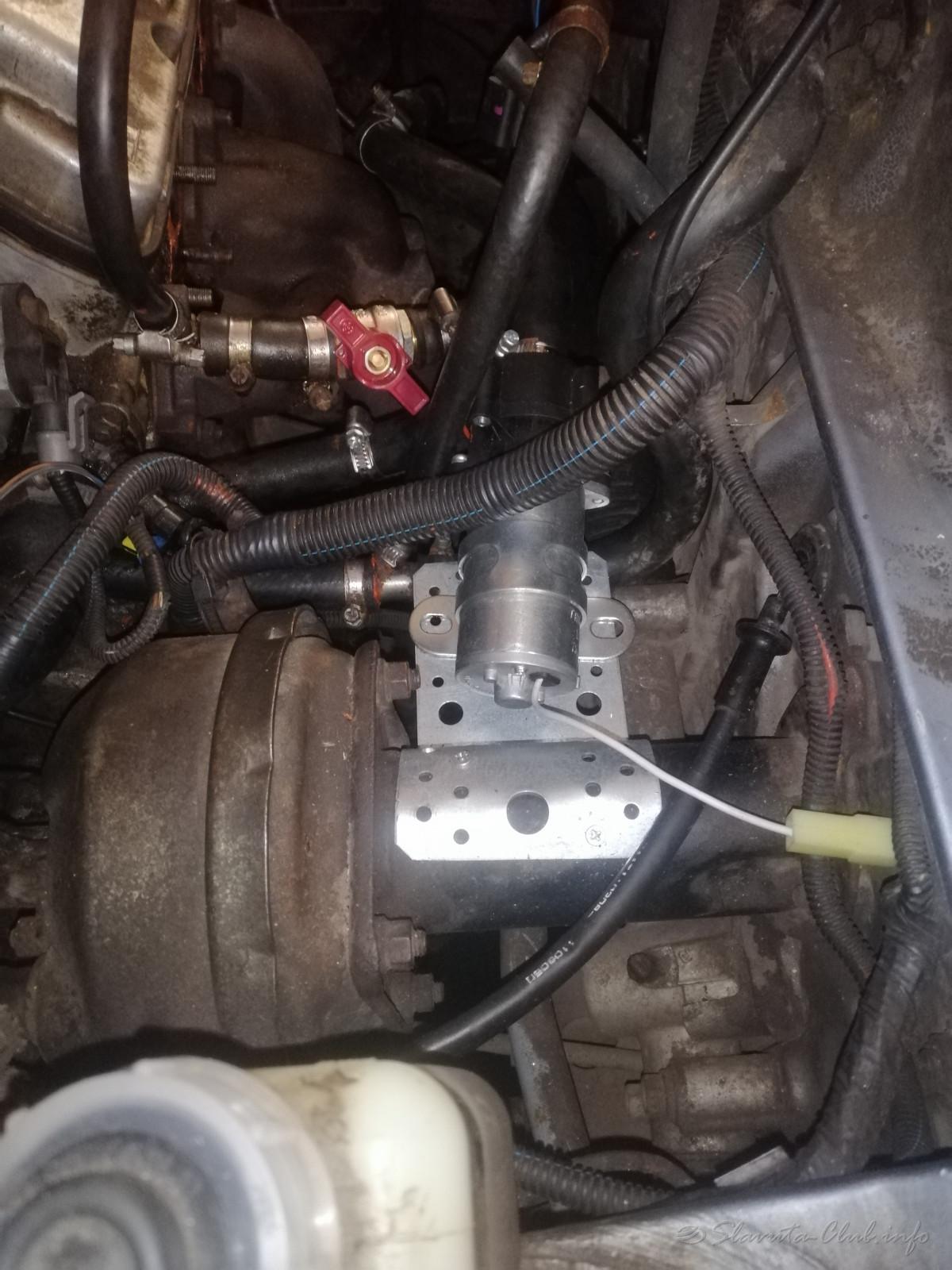

он работает от 12 вольт. Стоит около 600 гр.
