Ремонт генератора и последовавшие проблемы

[Олександр 1968]

Це аналогія з дуже "бородатим" анекдотом. А саме:
"Шашличня, діалог:
- Ваш шашлик раніше гавкав чи мявкав?
-Наш шашлик раніше задавав дурні питання."
А взагалі, це спроба якось допомогти людині трохи думати, логічно мислити замість тикання в клаву.

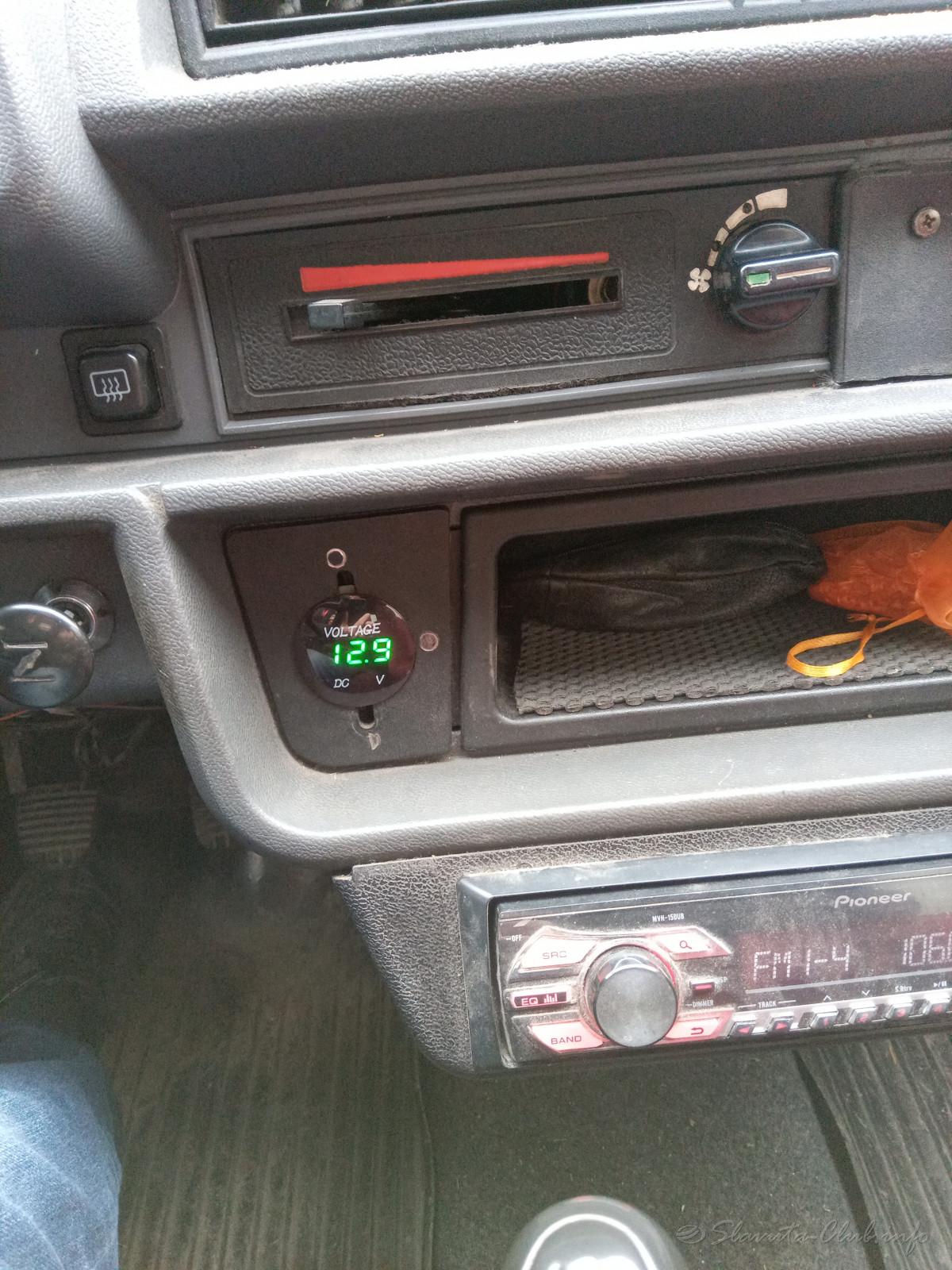

А мені останнім часом при прочитанні останніх тем все більше згадується давньогрецька міфологія-в основному про Сізіфа і його камінець.І цікаво чи прийде колись Геракл почистити Авгієві конюшні?А щодо генератора який під,єднаний до акумулятора ПАРАЛЕЛЬНО то я під,єднав до цієї вельми складної схеми вольтметр(перперпердикуляльно).Мені вистачає.

[romuald]

А щодо генератора який під,єднаний до акумулятора ПАРАЛЕЛЬНО то я під,єднав до цієї вельми складної схеми вольтметр(перперпердикуляльно).Мені вистачає

Ще ставляють в розрив провода між стартером та генератором шунт і міряють струм заряду/розряду. У мене теж була думка так зробить, але теж обійшовся одним вольтметром. Встановив замість попільнички. Кам же встановив саморобний цифровий тахометр і зарядне USB

[Vitaliy.]

Горит Лампа АКБ  на панели - необходимо РЕМОНТИРОВАТЬ генератор!

Теоретически, проводок может замкнуться на массу. Практически, такое маловероятно.

Я так розумію, якщо повністтю справний генератор в процесі роботи навантадити споживачами і струм навантаження буде більший за характеристику генервтрпа на ціх обертаз і напруга просяде нижче рівня АКБ або до АКБ, то лампочка почне миготіти ти горіти так як струм піде від АКБ?

Вы полностью не розумиете того, що я вам писав. Как только генератор возбудится, лампа погаснет, он будет самозапитан, лампочка небудет гореть, какое бы напряжение на акб и генераторе небыло.
В подтверждении, рзультаты эксперимента. Запустил, погасла, включаю очень мощную нагрузку, напряжение падает до 10в (но это пока неточно, ибо есть нюанс), лампа не загорается и не мигает, что собственно так и должно быть.

[Володимир]

Свечение лампочки будет видимым, если разница напряжений между точками "61" и "30" будет более 2...3В (зависит от лампочки) при замкнутых контактах замка зажигания ("6"). Независимо от условий U61>U30 или U61<U30

Цікаво-це спроба пригальмувати теоретиків які розігналися чи надати їм розгінного пенделя,ой імпульса?

igo61 привильно написав на рахунок лампочки, але таке можливе тільки при непрацюючому генераторі, нагрузкою лампу не засвітиш, тому що напруга на генераторі нижче напруги АКБ не впаде.

[igo61]

Загорание лампочки так же возможно в случае выхода одного из вспомогательных или силовых "верхних" диодов.
Тогда при работающем двигателе/генераторе нарушится баланс напряжений между точками "61" и "30".

[Vitaliy.]

Загорание лампочки так же возможно в случае выхода одного из вспомогательных

Тогда будет гореть в пол накала, и вроде зависеть от оборотов.

или силовых "верхних" диодов.
Тогда при работающем двигателе/генераторе нарушится баланс напряжений между точками "61" и "30".

При неконтакте одной фазы, или одном силовом диоде в обрыве, выходное напряжение будет точно не выше 13.5, а лампочка вроде не загоралась.

[igo61]

Ключевое слово - "вроде".

[Romka]

При неконтакте одной фазы, или одном силовом диоде в обрыве, выходное напряжение будет точно не выше 13.5, а лампочка вроде не загоралась.

Такое было, на ХХ горела при оборотах выше 2000 гасла. АКБ сел все же через неделю, разобрал генератор и обнаружил описанное.

[Vitaliy.]

Ромка, неверно процитировал.

[vladishtm]

лампа не загорается и не мигает

Лампочки, как и глаза, штуки инерционные. Попробуйте сесть на нее осцилографом (если есть).Мне кажется  там будут импульсы( иначе куда девается работа РН)?
А накальная лапочка здается мне светит от тока все же. Дайте на лампу 220В напругу 1000В но малеееенький ток  (например зашунтировать) -она по моему не засветится.  Думаю, учитывая шунт паралельно лампочке -схема ее цепи токовая.У светодиодов ограничиваем ток (обрыв) и напряжение (пробой)

[vladishtm]

то я під,єднав до цієї вельми складної схеми вольтметр

Аналогічно, тільки такий що в гніздо запальнички. Плюс в ньому термометр є і два гнізда ЮСБ - зарядка 5В.
Вважаю - це потрібні речі. Гніздо ЮСБ зараз стандарт , в нього багато чого можемо впихнути.  А запальничка в бардачку -  палити кинув .

[Vitaliy.]

Лампочки, как и глаза, штуки инерционные

Приятно поговорить с технически грамотным человеком.
Но даже при одной волне синусоиды из трёх, лампочка будет слабо светиться. Это если один маленький диод уйдёт в обрыв. Если в короткое, то не знаю.

осцилографом (если есть)

Есть. Два. Советских

Мне кажется   там будут импульсы( иначе куда девается работа РН)?

При исправном генераторе, с одной стороны лампы будет ровные 14, с другой пульсирующая постоянка, от трёх фазного выпрямителя, три диодика который.

А накальная лапочка здается мне светит от тока все же

А по моему от напряжения. Дайте на неё рабочее напряжение, она сама возьмёт тока, сколько ей надо.

Дайте на лампу 220В напругу 1000В но малеееенький ток  (например зашунтировать) -она по моему не засветится.

Непонял условия. Какое шунтирование? Как лампочка в советском спиральном утюге? Параллельно лампочки стоит спиралька, на ней падает примерно 2 вольта, и лампочка светится.

[Олександр 1968]

то я під,єднав до цієї вельми складної схеми вольтметр

Аналогічно, тільки такий що в гніздо запальнички. Плюс в ньому термометр є і два гнізда ЮСБ - зарядка 5В.
Вважаю - це потрібні речі. Гніздо ЮСБ зараз стандарт , в нього багато чого можемо впихнути.  А запальничка в бардачку -  палити кинув .

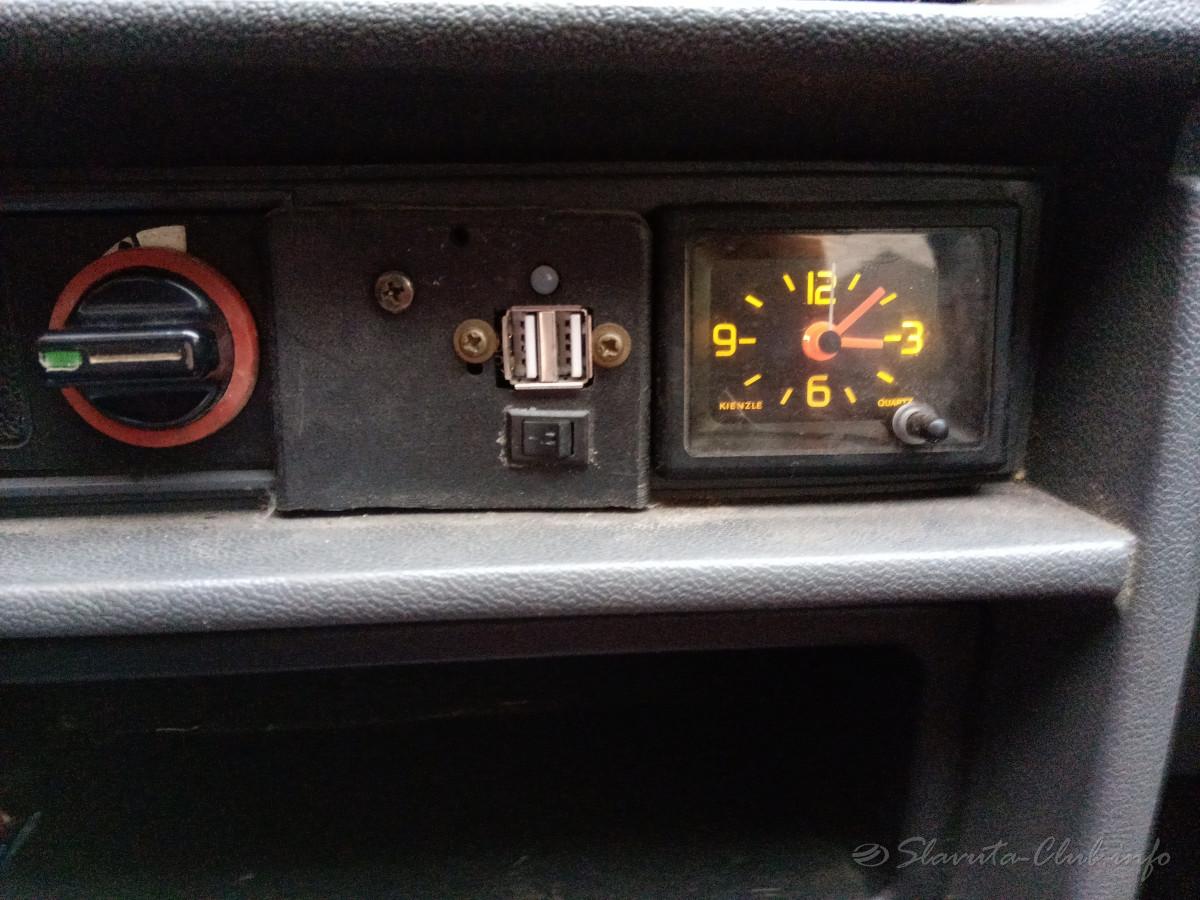

Якщо подивитись на фото в моєму посту то справа від вмикача вентилятора пластинка з гвинтиком.На цій пластині саморобна докстанція зарядки-два юсб гнізда на 5 вольт і загальним струмом 5ампер.Далі стрілочний автогодинник від рено.Все це замість попільнички.

[Sergik32]

попільничка, це дуже важлива річ в панелі авто, нею ніхто не користується а без неї вже авто не авто

[Володимир]

попільничка, це дуже важлива річ в панелі авто, нею ніхто не користується а без неї вже авто не авто

100%, можна лампочки тримати, запобіжники ...
