Усовершенствование блока управления отопителя Славута

[Novak]

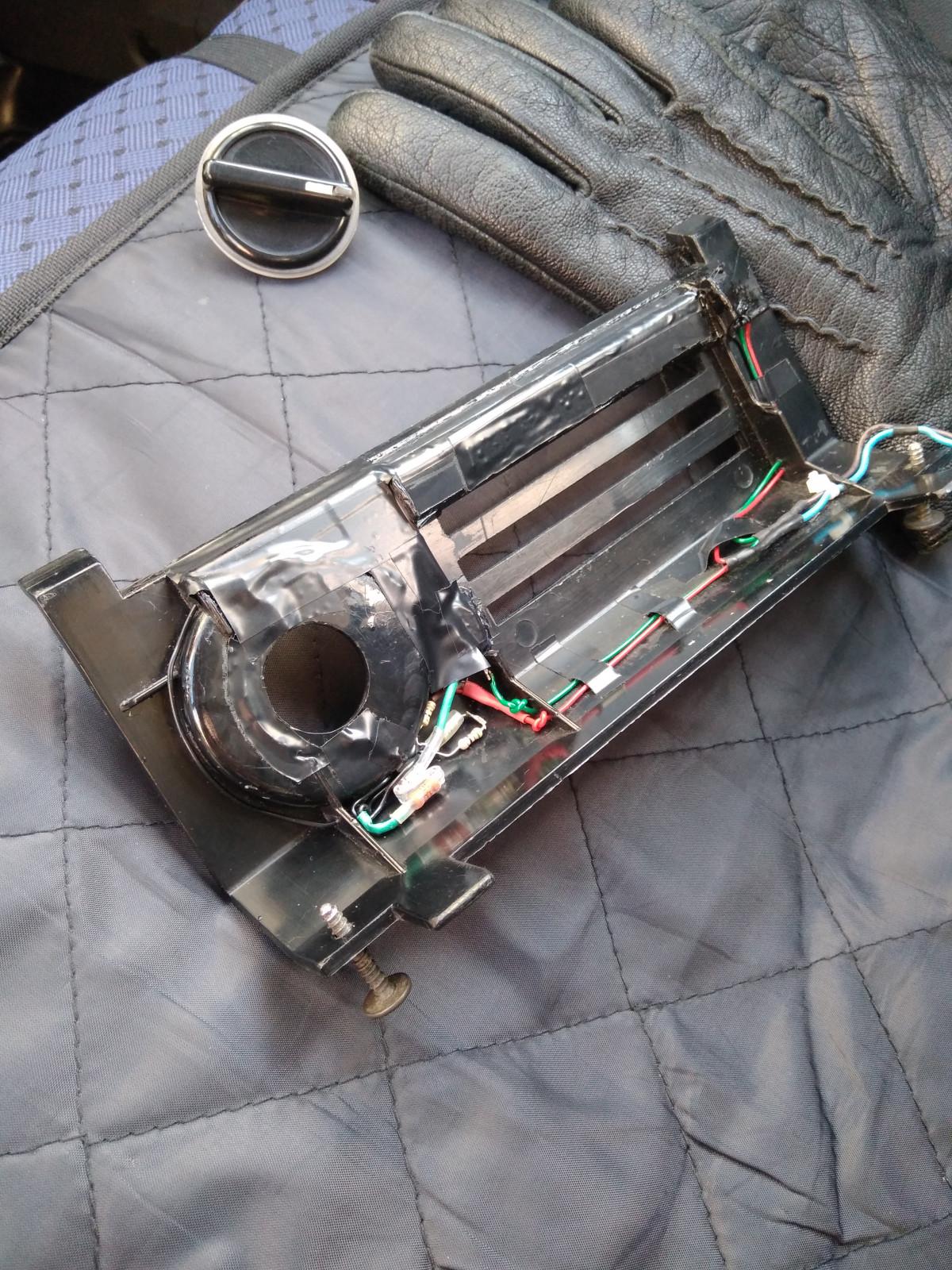

Переделал блок управления печкой. Была мысль сделать электропривод управления заслонками, но механика - она и есть механика. Интегрировал привод от ВАЗ-2105. В целом - доволен. Зимняя эксплуатация доказала жизнеспособность конструкции. Переключатель оборотов печки крепится отдельно. Пришлось переделать подсветку панельки, т.к. рычажков - три (в стоке - 1, а у меня было - два). Чуть позже добавил еще и подсветку цифровых  обозначений положения переключателя оборотов.

[User2108]

А подробиці переробки?

[Novak]

Завтра попробую расписать. Я его переделывал несколько раз.

[Novak]

А подробиці переробки?

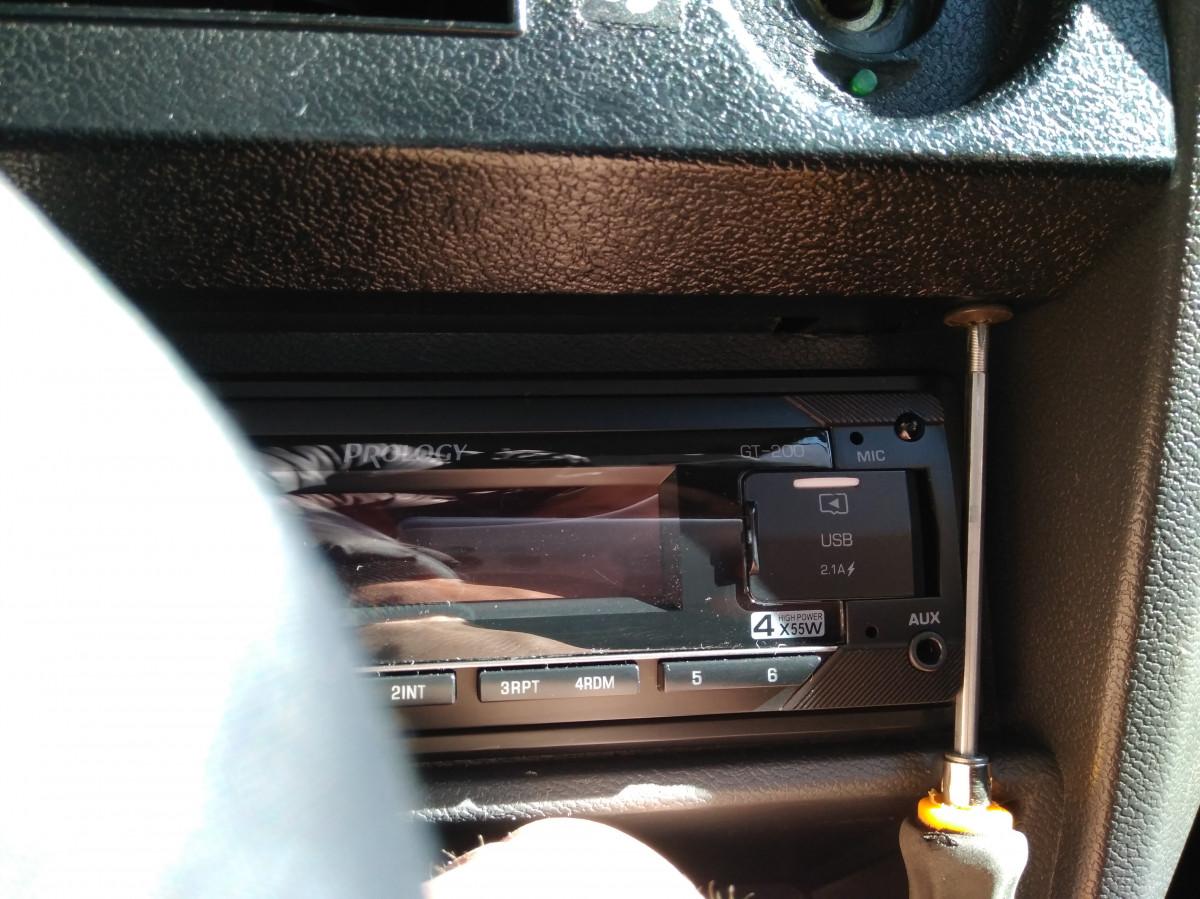

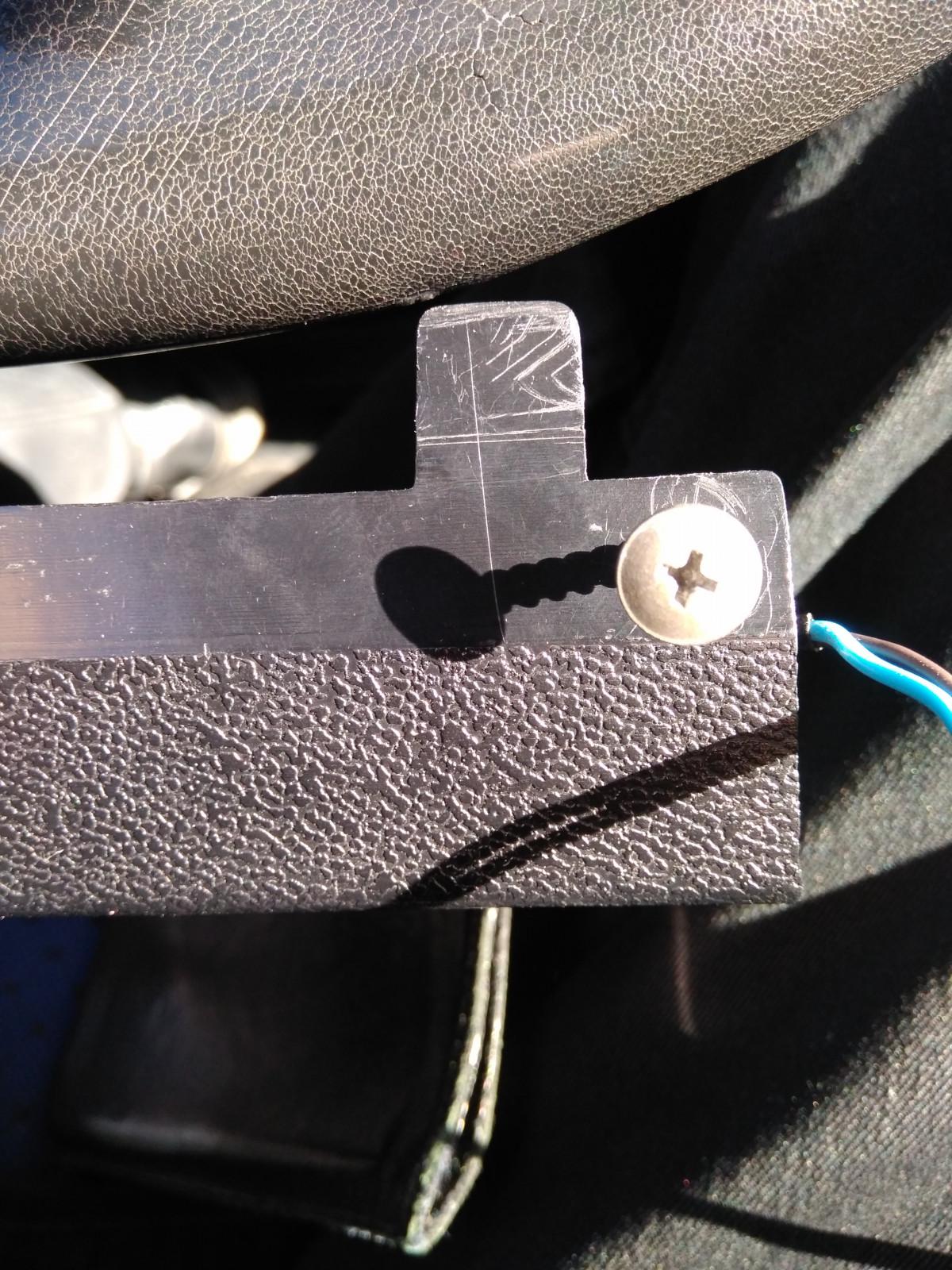

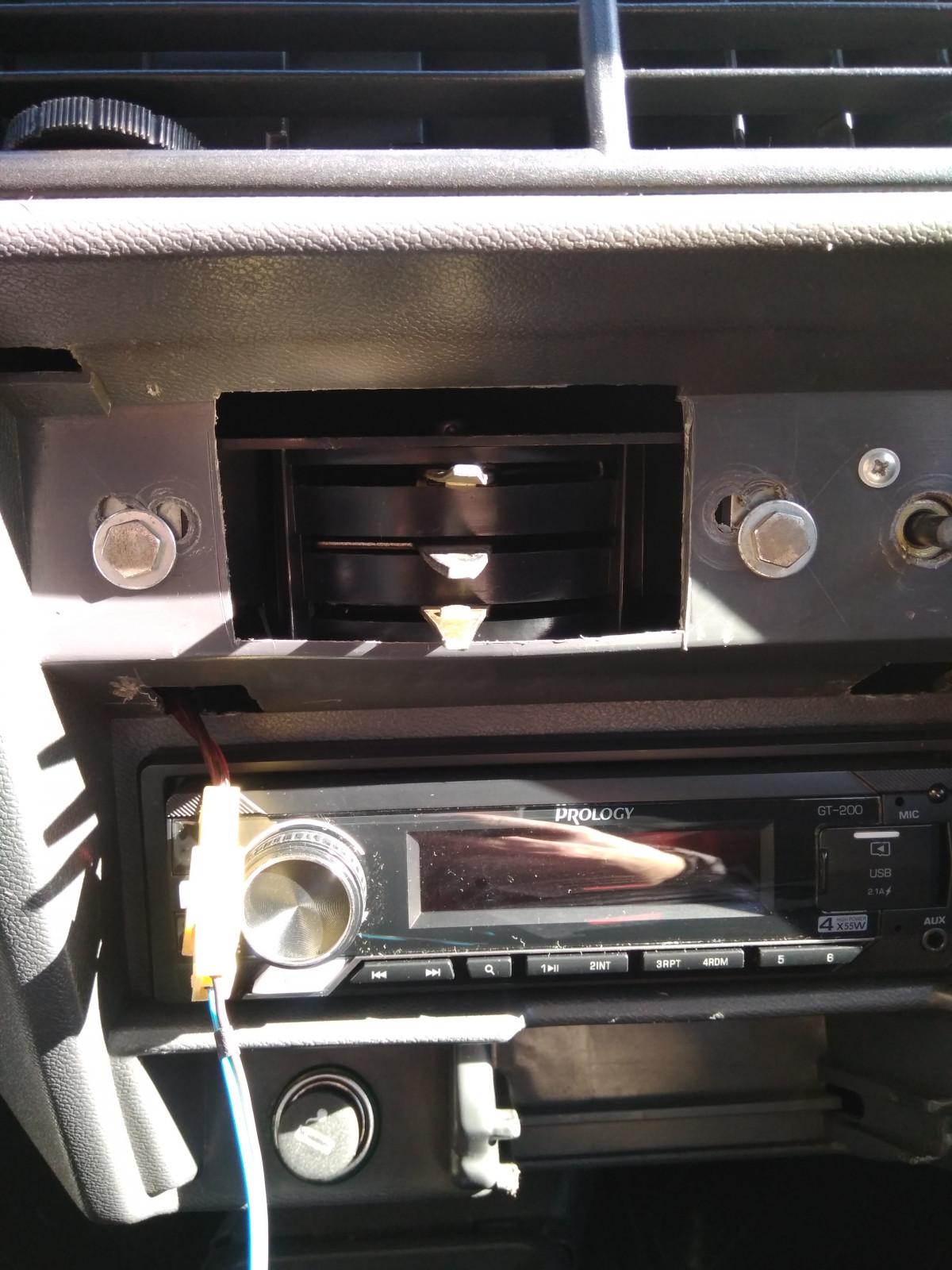

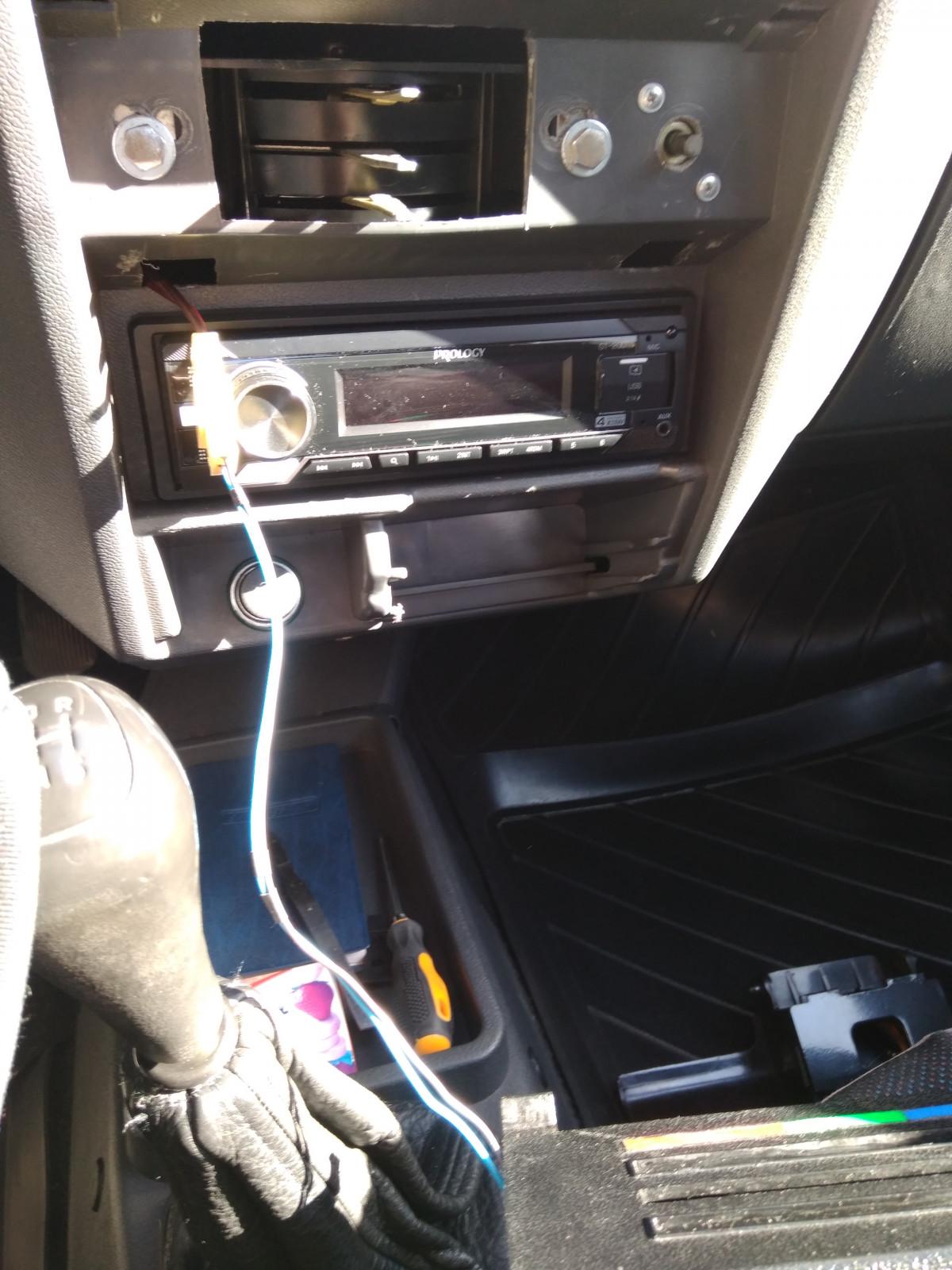

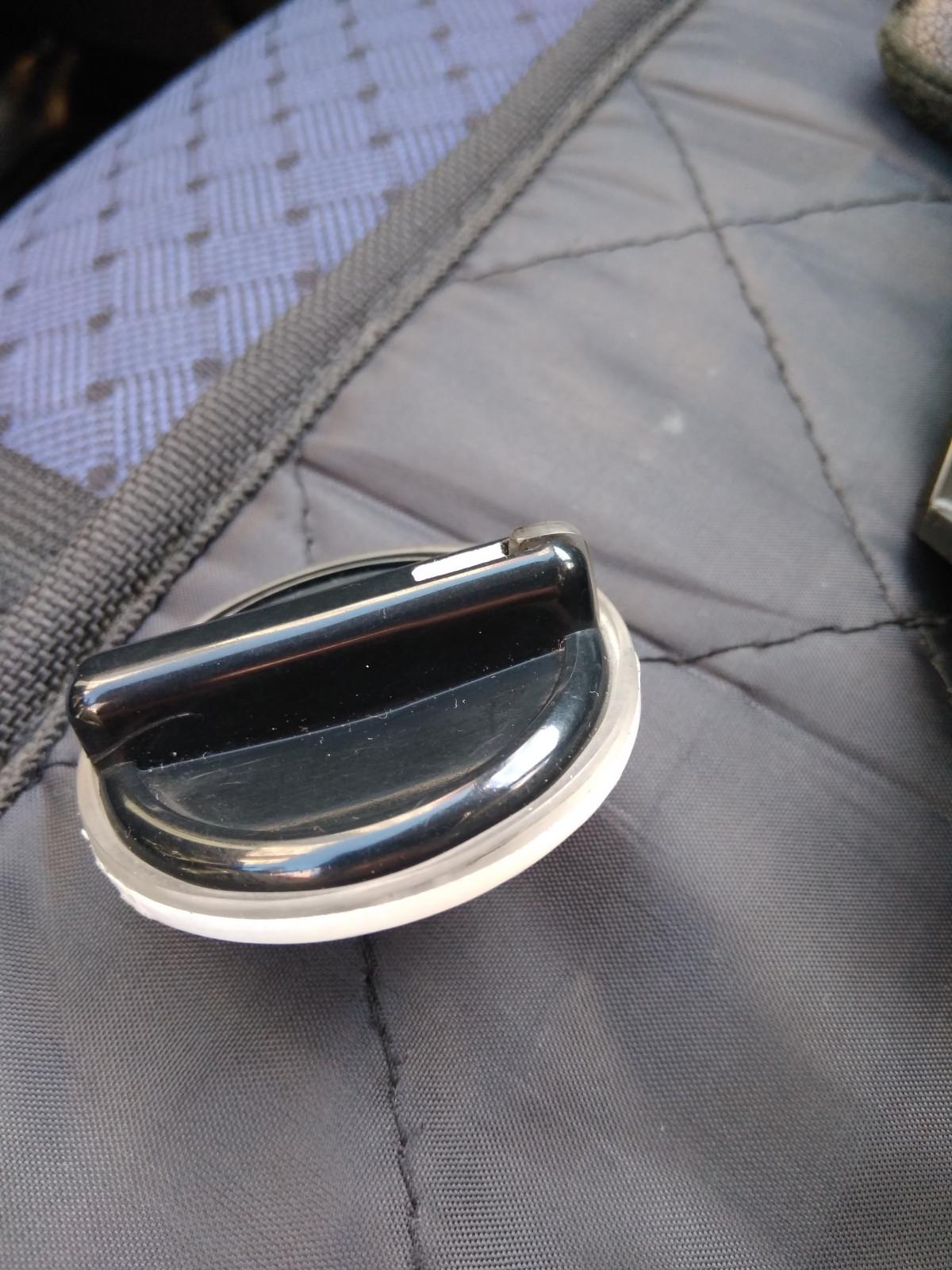

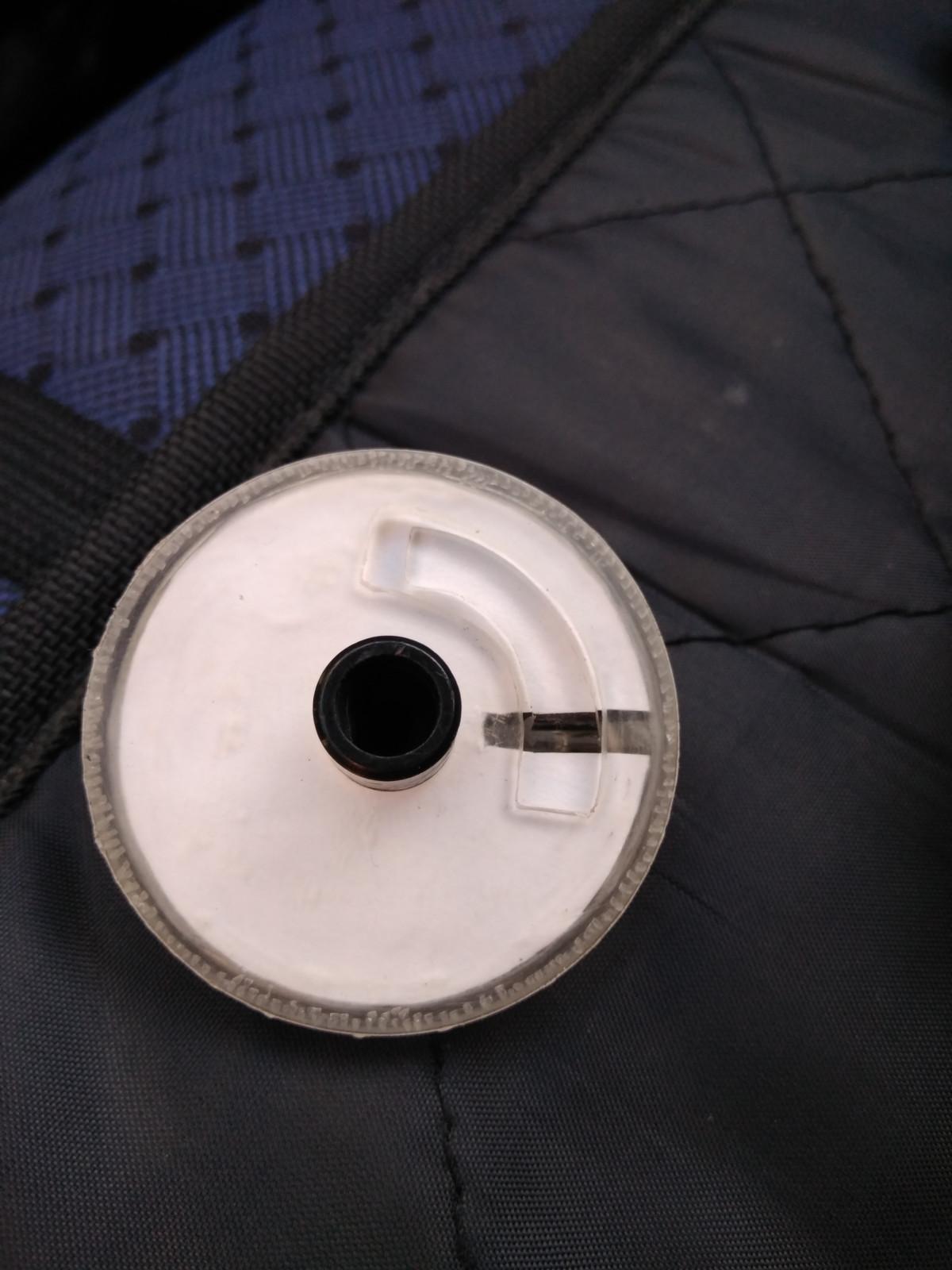

Небольшое дополнение. Снял панель. Как видите, отверстий три. Штатное, первое (промахнулся) и второе - окончательное. Тяжело подгадать из-за длинных рычагов. Переключатель оборотов отпилил вместе с круглым держателем от старого блочка и прикручивал по месту, укоротив вал переключателя.

[Novak]

Вот видео, как все работает

[User2108]

А управління краном? Кран пічки заводський чи від іншого авто?

[Novak]

А управління краном? Кран пічки заводський чи від іншого авто?

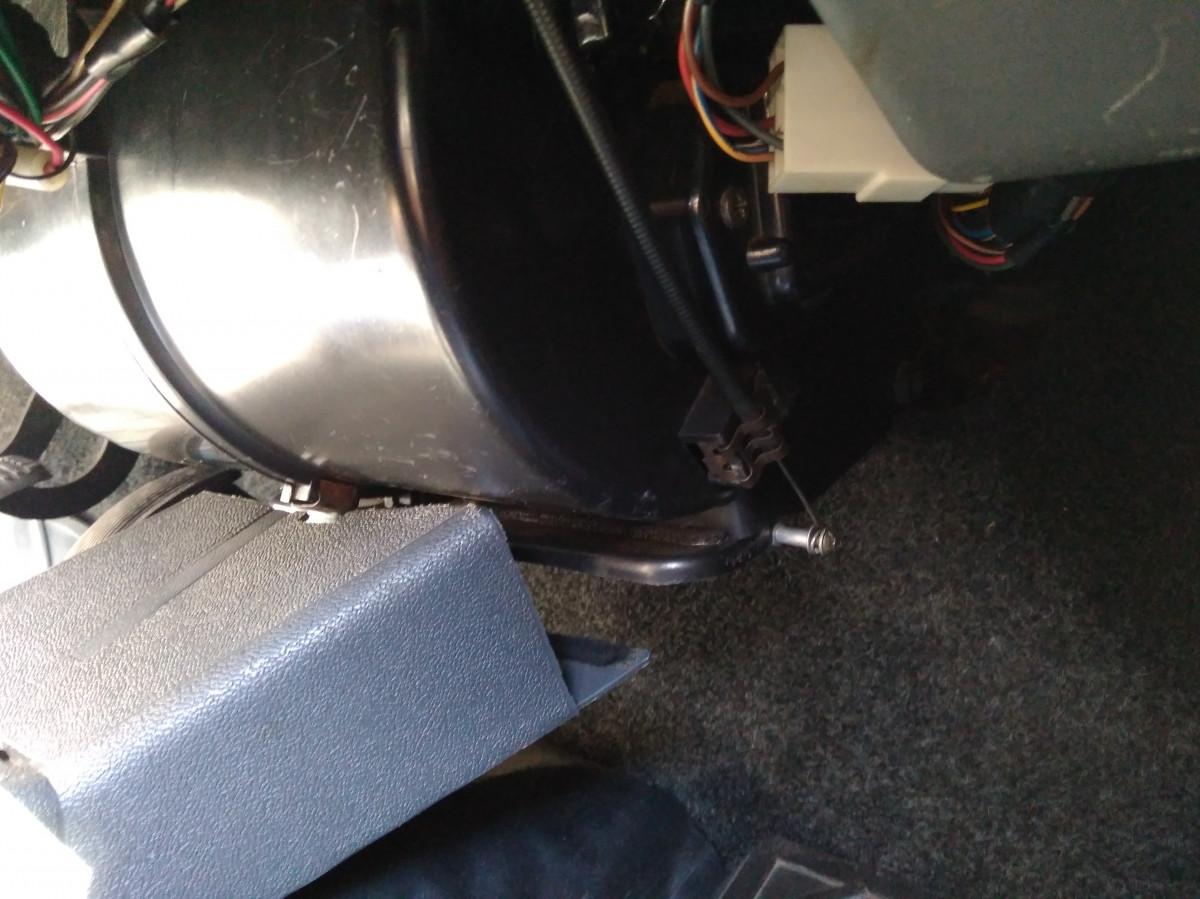

Управление краном печки - средний рычаг. Кран Аврора, работает нормально. Я его довольно часто двигаю, чтоб не закисал. Летом тоже. На 10 мин. включил, ОЖ прогнало-промыло и закрыл. Рычаг с "пиддувала" демонтировал, пружину тоже пришлось снять ибо перекос появился, щель заклеил пластиком , в цвет.

[igo61]

Перекос поддувала выравнивается термофеном. Я у себя трохи перегнул закрывачку так, шоб сначала прижималась к корпусу левая сторона, а потом тросиком 2 мм дотягивается правая сторона заслонки.

[Novak]

Перекос поддувала выравнивается термофеном. Я у себя трохи перегнул закрывачку так, шоб сначала прижималась к корпусу левая сторона, а потом тросиком 2 мм дотягивается правая сторона заслонки.

Та я пробовал и так и сяк. Фена не было, и без пружины держится за счет сил трения. Твоя идея хорошая.

[Володимир]

Перекос поддувала выравнивается термофеном. Я у себя трохи перегнул закрывачку так, шоб сначала прижималась к корпусу левая сторона, а потом тросиком 2 мм дотягивается правая сторона заслонки.

Та я пробовал и так и сяк. Фена не было, и без пружины держится за счет сил трения. Твоя идея хорошая.

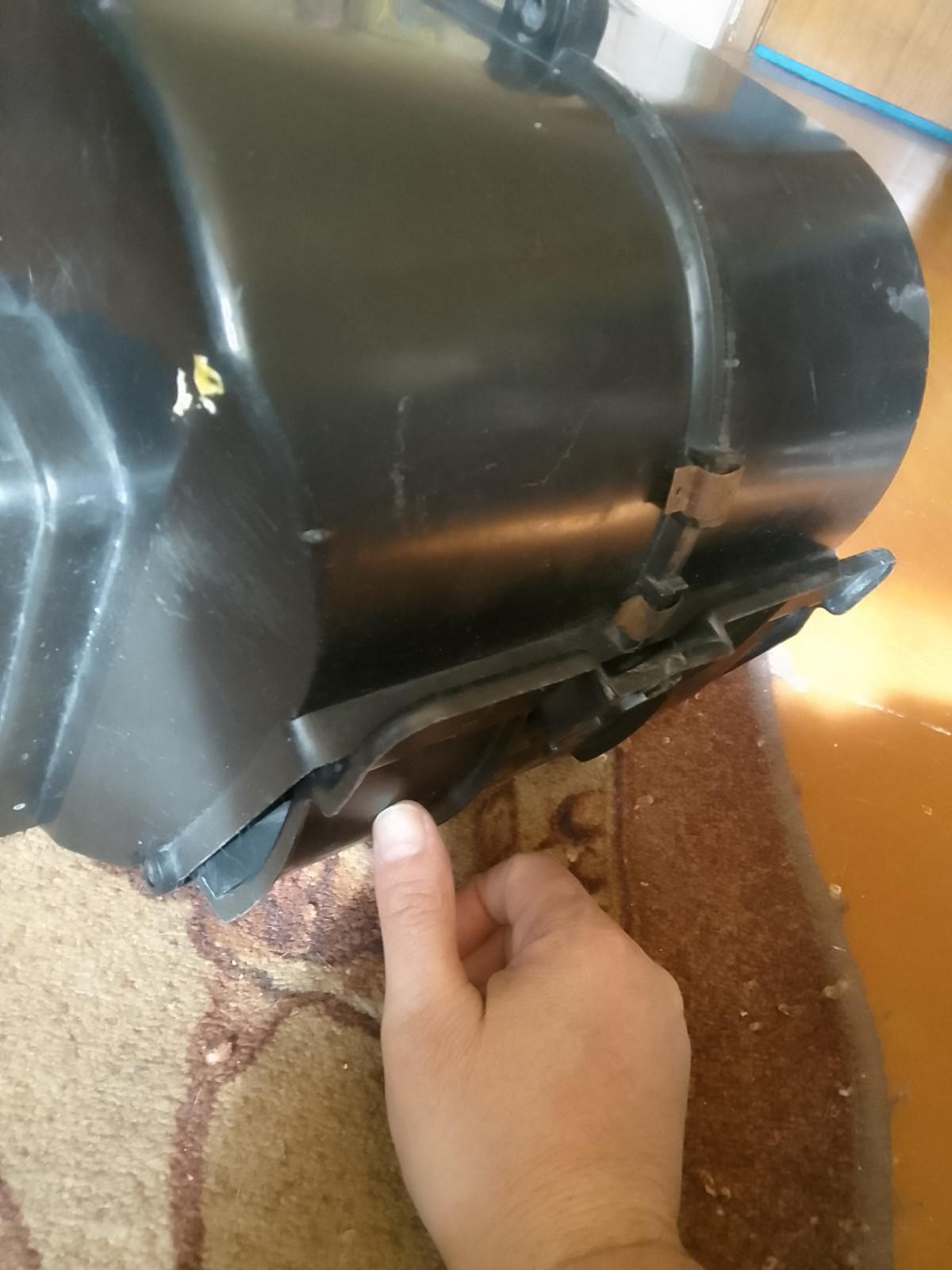

Можливо перекосу нема, лівий край заслонки має виямку, щілина там постійна.

[igo61]

Выемка - выемкой. А "лопата" упирается в ребро корпуса печки длинной стороной. Вот тут и появляется "окно возможностей".
