Корисна приблуда для пошуку проводки авто

[vladishtm]

Кабель трекер Mastech MS6812

Spoiler

[close]

десь за 500грн можна купить

Spoiler

https://www.google.com/search?q=Mastech+MS6812+Tracking+Tracker
+mastech&oq=Mastech+MS6812+Tracking+Tracker++mastech
+&aqs=chrome..69i57j33i160l5.170797j0j15&sourceid=chrome&ie=UTF-8

[close]

Колись пробував схоже - шукав у квартирі - ну не айс. Може це краще? Зразу є зауваження в коментах на це чудо "Обрати внимание, очень часто в приемнике питание на самом
деле не отключаемое, несмотря на наличие выключателя на колесике
громкости. Он попросту не задействован там и батарейка расходуется постоянно. "

Тут порівняння ще  MS6812 и EM415PRO- цей десь від 800грн

Spoiler

[close]

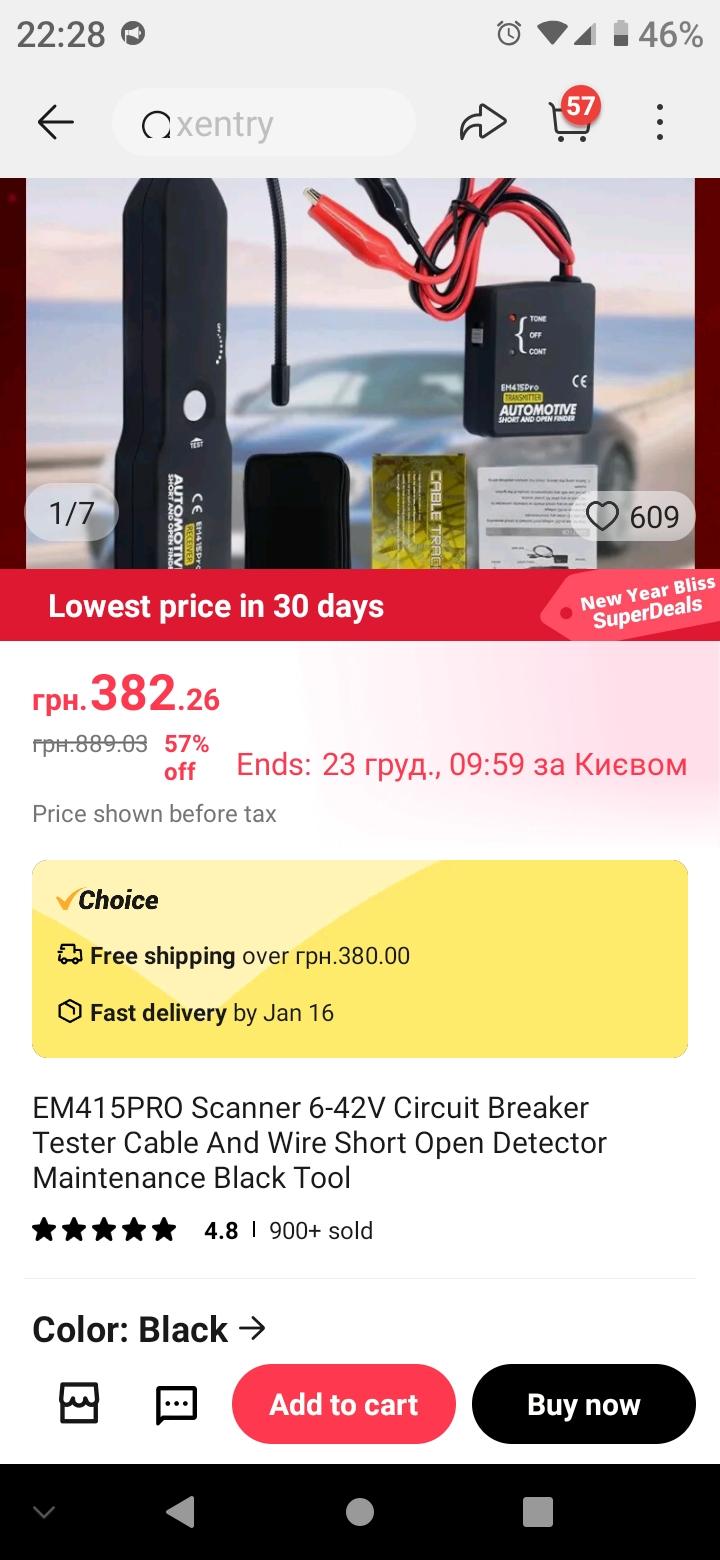

Пошук EM415PRO на алі від 400

Spoiler

https://www.aliexpress.com/w/wholesale-EM415.html?spm=a2g0o.productlist.search.0

[close]

[Олександр 1968]

Звичайний генератор на цифровій мікросхемі.Приймач на lm386 який ловить все,особливо наводки мережі і імпульсних бж.І звичайно ж крони.Дві.Подивився на такий в сусіда по гаражу,на ціну.Вирішив зробити свій.У якості передатчика використав мікросхемі визову телефона стаціонарного.Так як напруга спрацювання становить більше 12-16 вольт використав літієву батарею з кнопочного телефону з двома платками.Одна заряжу,друга піжвищує напругу(mt3608)з аліка.В якості приймача ka2209(tda2822m) з польовим транзистором на вході(2n7000)і фільтром вч між ними.Так як мікросхема починає працювати від 2 вольт(1,8 tda)живлення теж від літія.При пошуку двотональний сигнал великої потужності(а та телефонна мікросхема може працювати на трансформаторне навантаження)легко почути на фоні будь яких перешкод(50 гц відсівається фвч).Мікросхем є купа різних FT2410, KA2410, КР1436АП1, ML8204, CS8204 DBL5001, TA31001, TA3100P, KIA6401P, Т5876Н FT2411, KA2411, КР1436АП2 ML8205, BA8205, CS8205, DBL5002, TA31002Р, CIC9106A.Звичайно в продажу бачив професійні штуки,але ціна...На аліку замовив lm567.Мікросхема дозволяє зробити і передавач і приймач з дуже високою селективністю.Поки що не доходять руки,але спробую скласти достатньо високого класу прилад.

[vladishtm]

але спробую скласти достатньо високого класу прилад.

Ну якщо той EM415PRO дасть можливість полегшити пошук, то не така вже його ціна велика, щоб ще на таке витрачати час.
А буває ще й таке чудо за 10 Кштук

Spoiler

https://aep.kiev.ua/shop/gtc-technologies/ff310-pribor-dlya-poiska-i-otslezhivanie-obryva-i-korotkogo-zamykaniya/?gclid=Cj0KCQiAm4WsBhCiARIsAEJIEzWOeX8NkKCNGNrmhSOSR-HNWmil0fVyulHhG-9mbwKSCOFDxSNzsd8aAmrrEALw_wcB

[close]

Тіж самі два 9В єлементи живлення. Але то точно не для пенса.

[Олександр 1968]

Ну якщо це про...Я ці гроші витрачу на щось корисніше.Там ціна тільки за корпус та шнурки.

[Skiper]

дасть можливість полегшити пошук

Для пошуку несправностей в авто і не тільки замовив таку карманну приблуду

Колись практично не доступна по грошам, зараз з мінімально-необхідним набором параметрів та людським щупом для вимірювання цілком доступно за ціною більш-менш толкового мультиметра.

Можете похаяти

[Vitaliy.]

А для чего миниосциллограф , что им делать то? 15 лет занимаюсь электрикой, всё лечится руками, контролькой, и рукодвижениями.

[Володимир]

А для чего миниосциллограф , что им делать то? 15 лет занимаюсь электрикой, всё лечится руками, контролькой, и рукодвижениями.

На карбах так, а на інжекторі може бути корисною.

[igo61]

Можете похаяти

Цацка гарна, але...
Полоса 200кГц в современной действительности нивелирует все плюсы.

[Romka]

Можете похаяти

Маю DSO150 , зробив живлення від акб.

Для радіолюбительських цілей достатньо. Брав неомовби оригінал, але мій має недоліки.

Злітає калібровка нуля на всіх діапазонах. - Мала біда, повторна процедура займає 3 хв, але неприємно, що це кожного разу.

З дільнииком на щупі 1:10 сигнали спотворюються, любої форми. Без дільника - ОК. Щуп перевірив на професійному оцилографі - якісний. Значить не коректно працює з високим опором. Треба доводити до розуму RC ділянку входу. - Це біда значно неприємніша.

ПС. Такі приколи як у мене не писали у відгуках.

Але сильно не жалкую - комплект був по ціні 2х щупів.

Як поведе себе DSO152 - тільки вам розповідати )

[Skiper]

Але сильно не жалкую - комплект був по ціні 2х щупів.

Всім дякую. Вимагати від кишенькового найдешевшого в корпусі багато і не можливо, цяцька цяцькою за 20 баксів, але з базовим функціоналом, а тим паче в машині повинен справитися, ШИМ подивитись на елементах та інще.
Для мене осцилограф, це прилад, з яким познайомився ще в 1994, коли займався професійно практичним обслуговуванням та ремонтом обладнання зв'язку та радіозв'язку (ІКМ-30, стаціонарні радіостанції тощо).
Хто зацікавився, відео. Можно дивитися через перекладача, там показано деякі приклади, в основному для чого і купляю
