Настройка ГБО-4

[Sergik32]

у мене така херня тільки зразу не підєднується і потім знов не підєднується, тра то винять то всадить, і тоді зловиш. я собі купив юсб адаптор 2303 бо той шо є то походу з якогось блока живлення там якісь такі вже блохи. перепаяю попробую.

[Володимир]

А яка може бути затримка в мсек мап шмап контроллеру? Давай пощупаємо цифри і реакцію системи.

Щоби порахувати затримку, то подивись який мікроконтролер стоїть на твому газоблоці, потім в інструкції до контролера треба знайти за який час контролер проводить АЦП перетворення. Далі маючи час можна вже визначати зміщення на різних обертах.

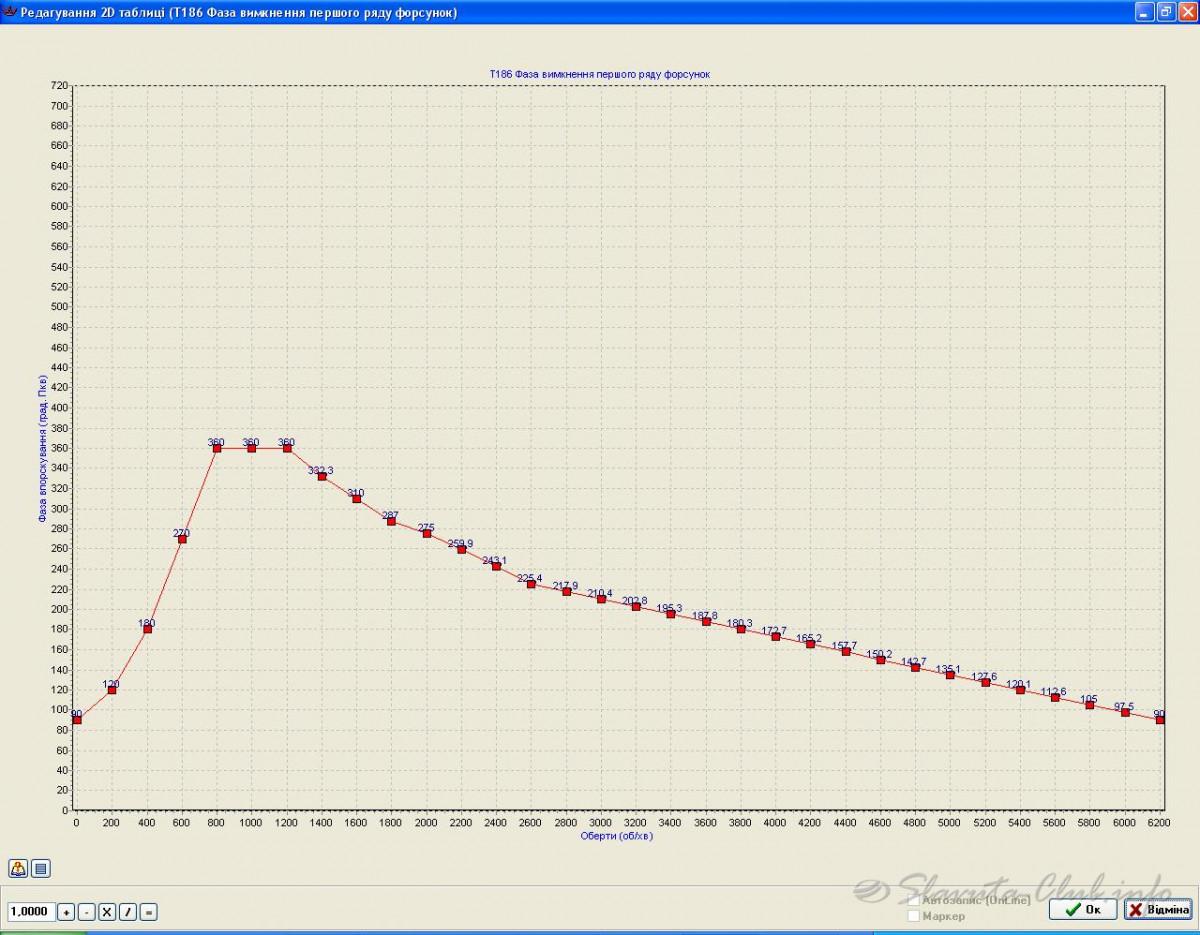

Форсунки роблять вприск не завжди в одному і тому ж положенні КВ, а по цьому графіку.

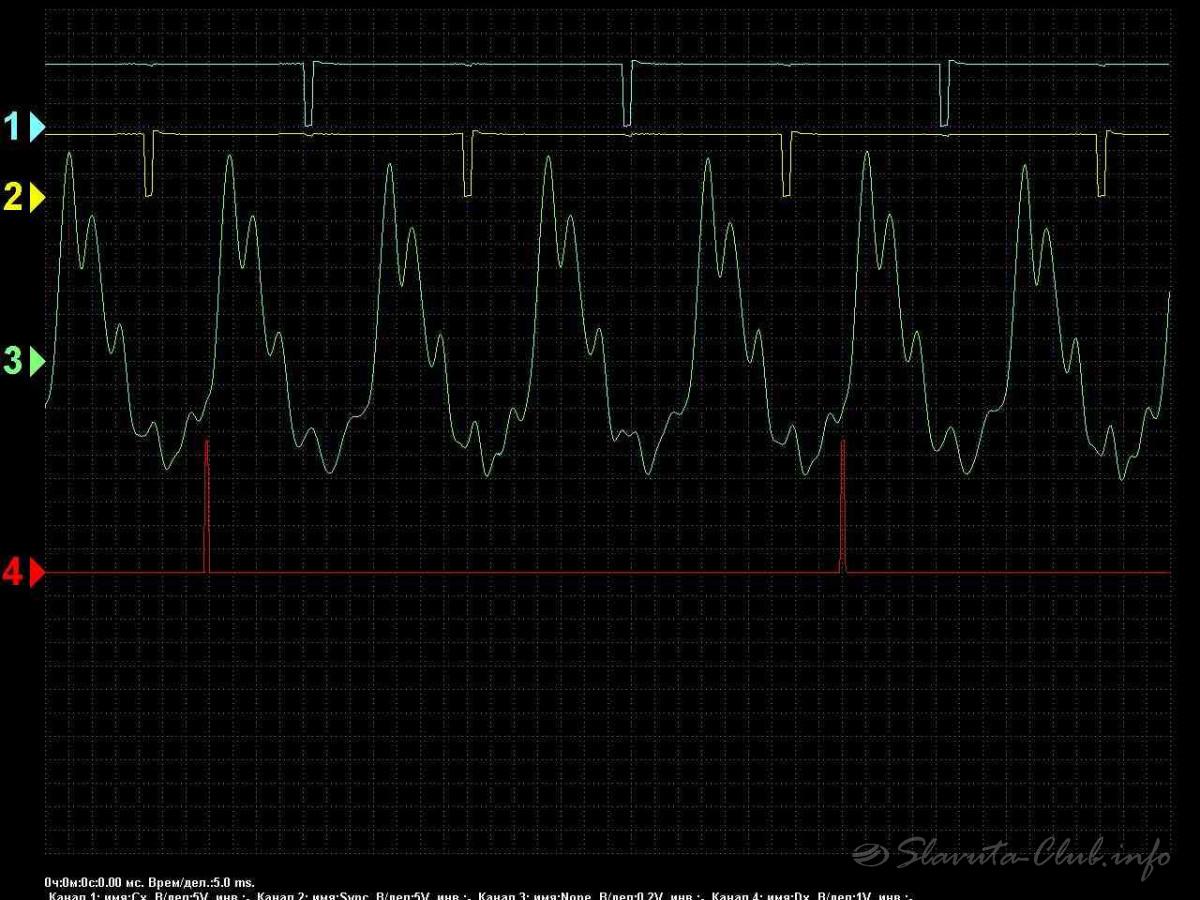

А тиск в рессивері в кожній фазі різний. Хіба що газомозок має хитрий алгоритм для усереднення тиску, тобто бере тиск в максимальній точці сумує з мінімальним і ділить на два.

[ВКБ]

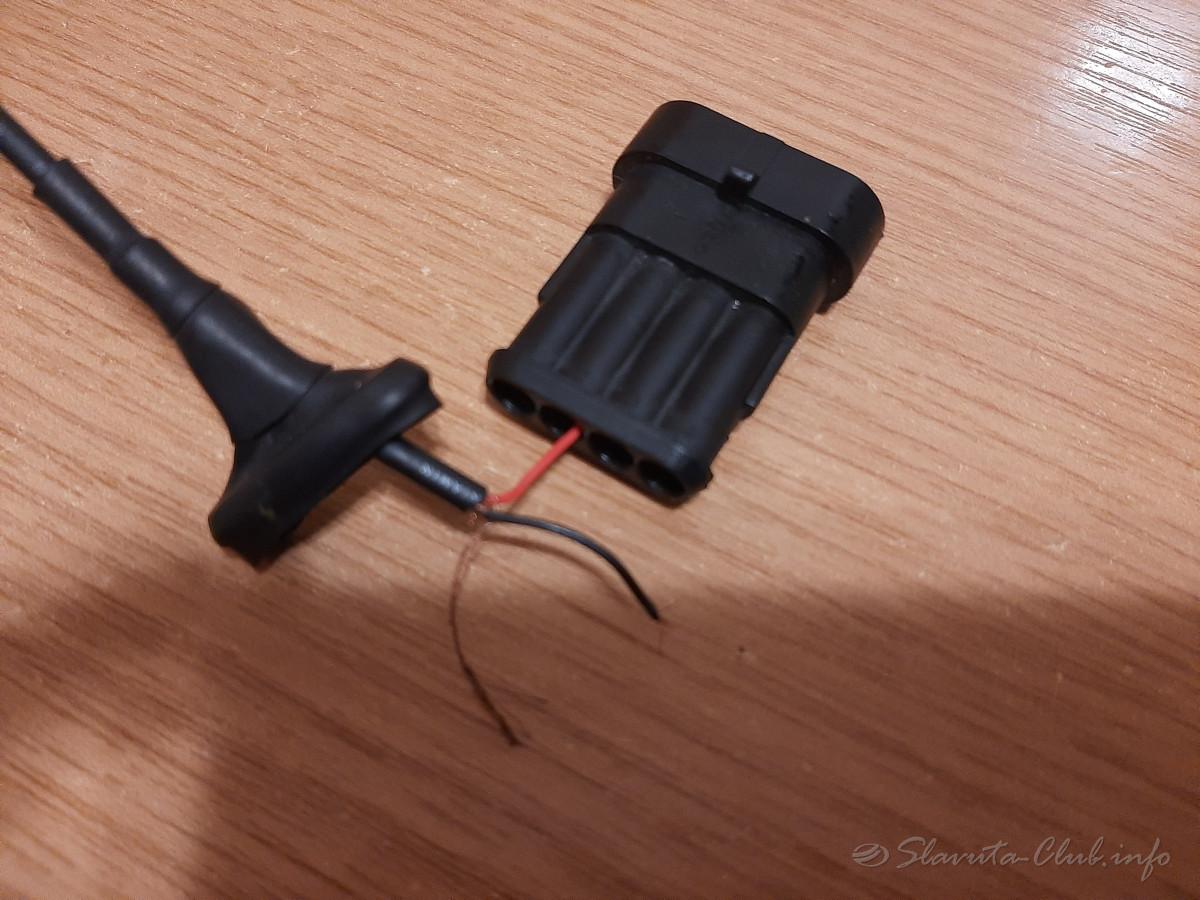

Катнувся на автоналагодженнях і підконтрольних стагу (галочки лишив автомножника і автопідстройки), поки на гарячу адекватно...відзеркалює мікас по лямбді. Поставив 9 підстройок. Автопідстройка . Жарко, авто півдня не стине, на холодну ще цікаво. В блок не можу зайти..порвав кабель. Паять.

[ВКБ]

Распіновку знайшов в неті, винути штирьки засада

[ВКБ]

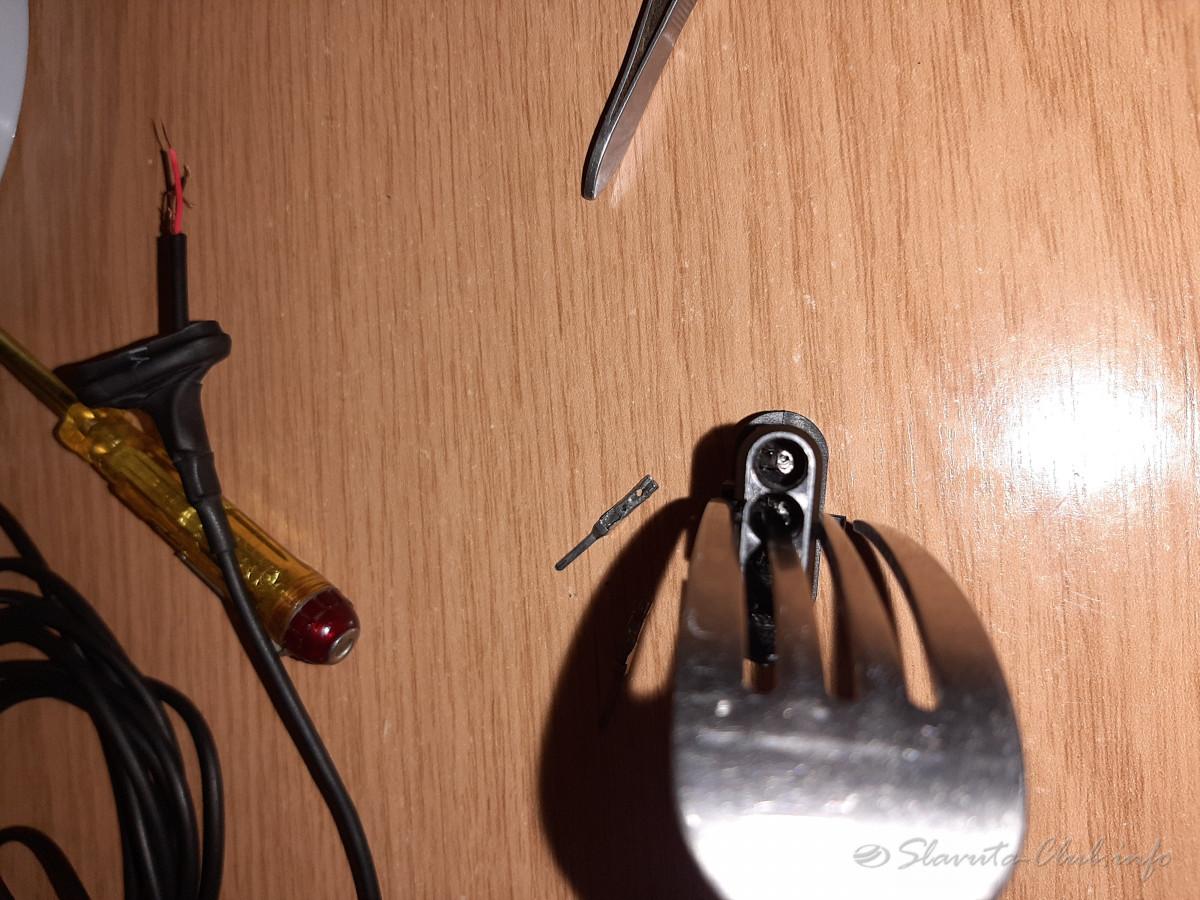

З конкретної однієї сторони стрижня  виделкою натиснув защілку щоб витягти стрижень контакту. Може комусь буде корисно чим саме натискати...сильненько. Саме в місце пластикової в корпусі защілки.

[ВКБ]

Поспостерігав. Адаптер підпаяв RC, TX і GND. Фізика є фізика. Лямбла чітко показує різницю
На 60 градусів схоже йде співпадіння карт по подачі газу і бензину Мдж по лямбді.

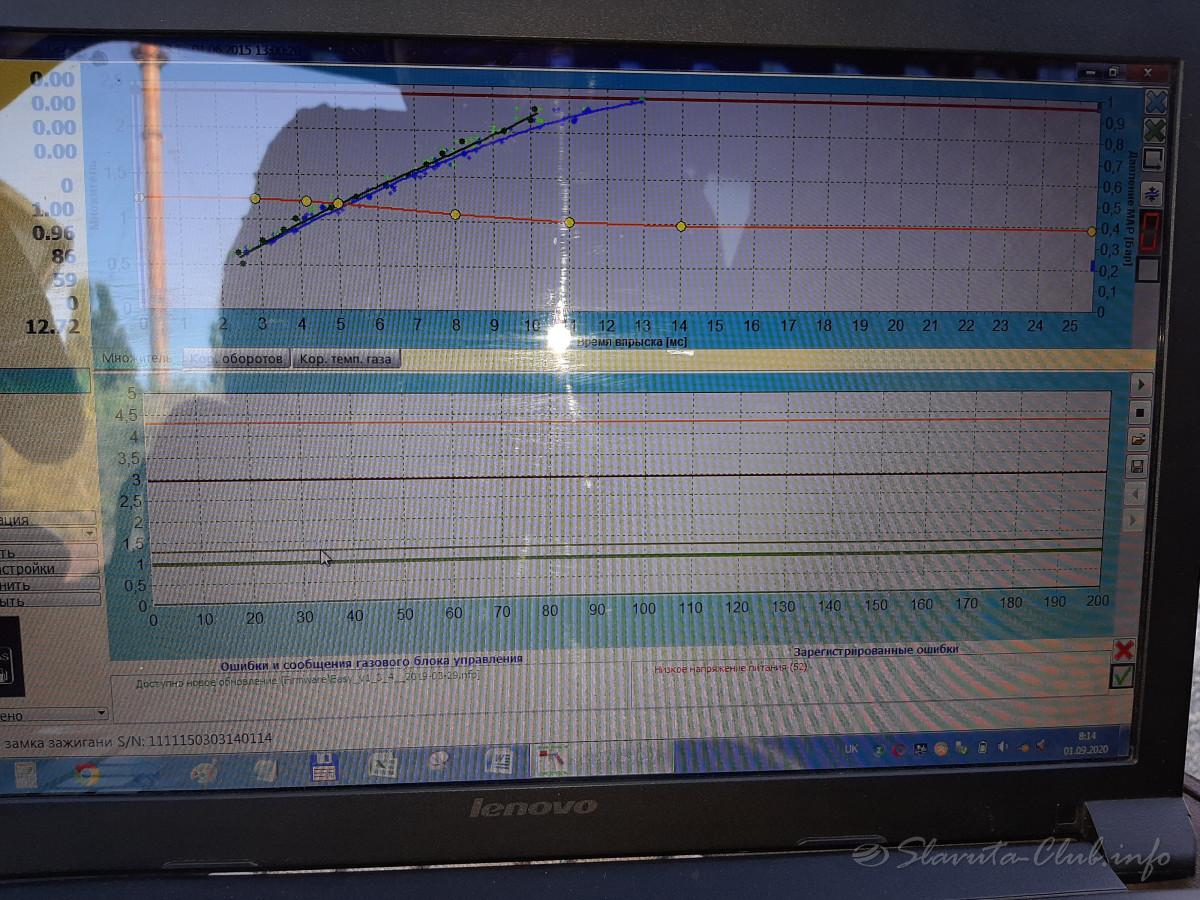

Все ж випробую ще 38.6% різниці щільності в перетині на 60 градусах. Підпоавив мнодник на збвднення 5% (на фото при нульовій корекції газу по температурі dQ/dt) і замість нульової корекції температури  таки поставив, бо на хололний газ біднить на межі 0.85

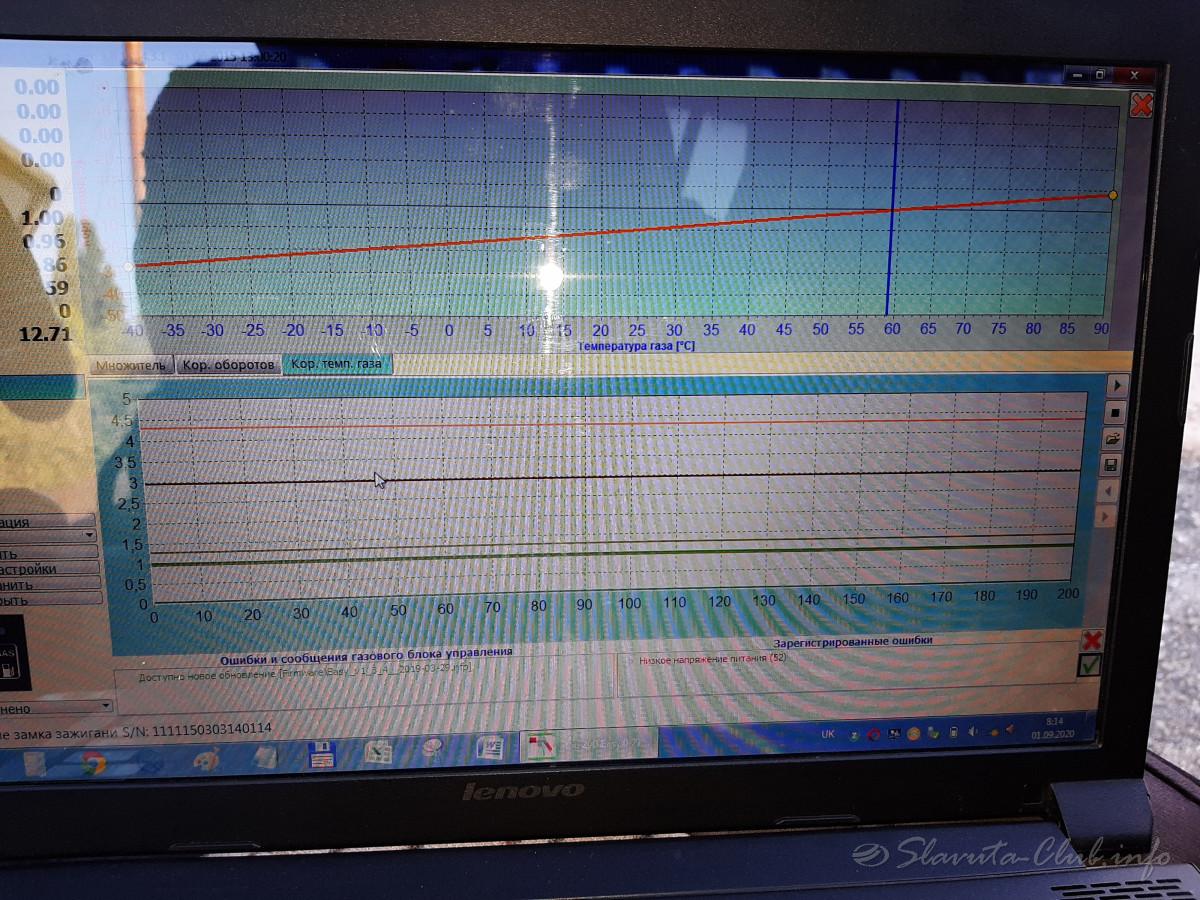

Нульова корекція температури


Поставив так коеф Т після аналізу вищого нрафіка і збагатив на 7..8% всім множником вниз

[ВКБ]

Володя, яку роль відіграє фаза, якщо пшикає на клапан закритий що бензин що газ, потім парок всмоктується.?

[Володимир]

Володя, яку роль відіграє фаза, якщо пшикає на клапан закритий що бензин що газ, потім парок всмоктується.?

Підозрюю що чим більші оберти, тим швидше треба завершити вприск щоби бензин встиг залетіти в циліндр, чи перемішатись з повітрям перед впорскуванням.

[Sergik32]

я вчора також вложив свого кабеля, особливо юсб-шну сторону, походу спалив

[ВКБ]

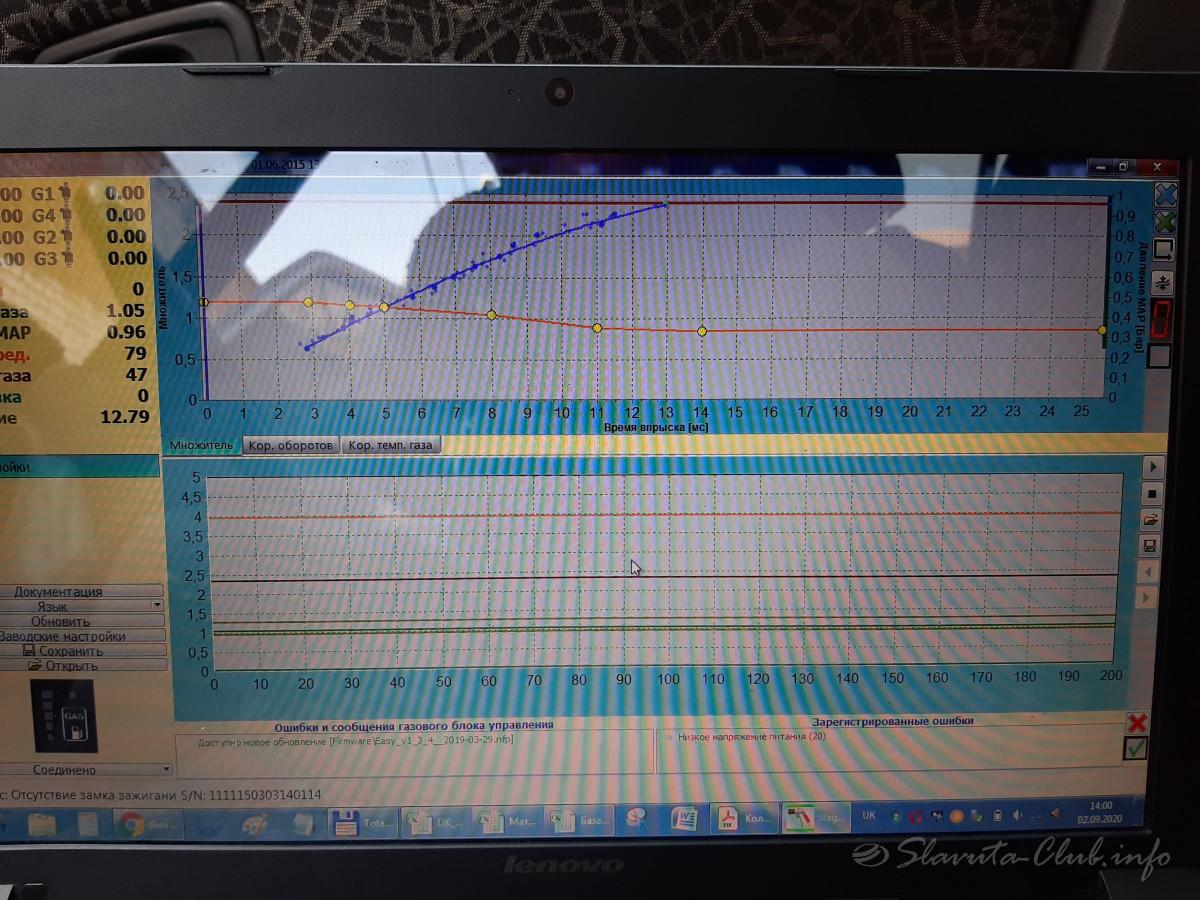

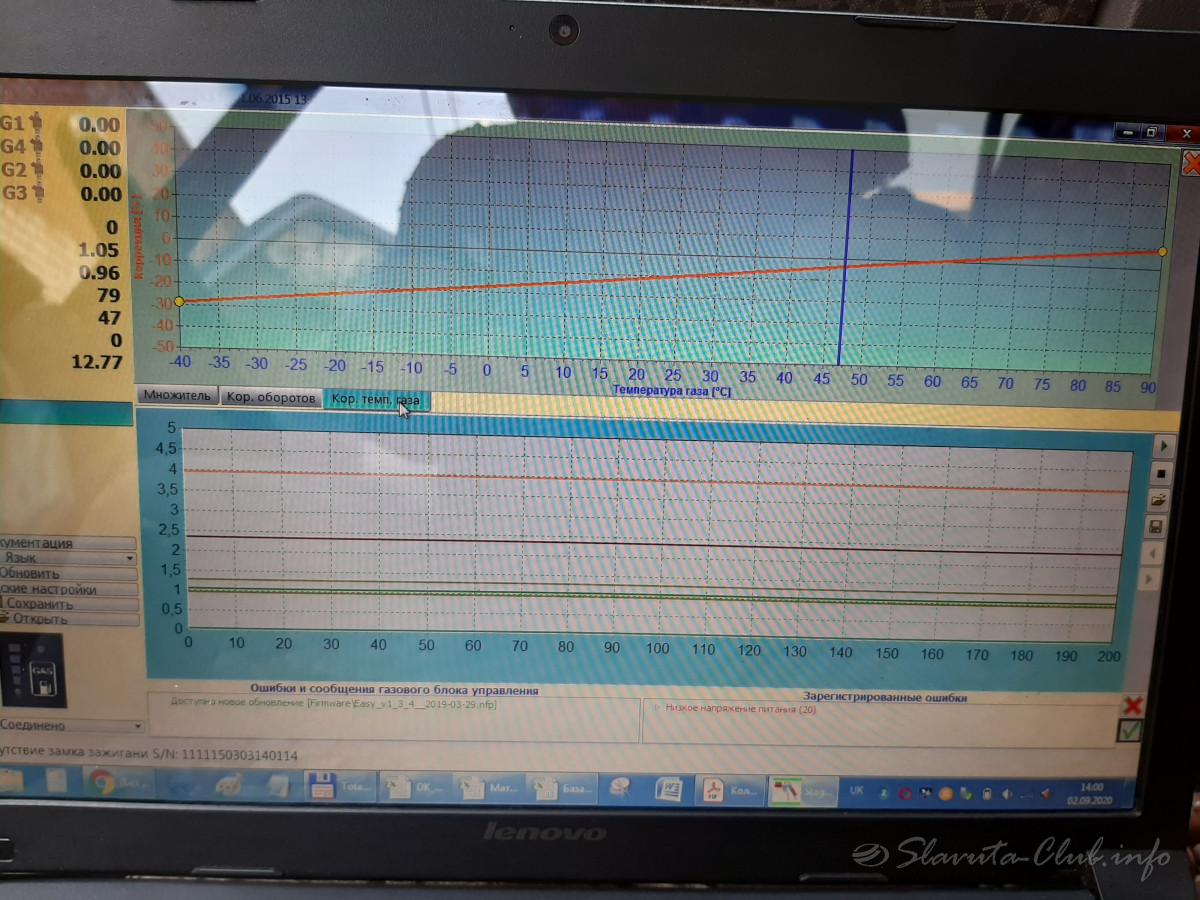

Панове, вибачаюсь ща попередній пост. Заліз тільки що в газомозок, то я забув поставити наново коеф.температури та їздив з нульовим, від того і багата зранку була. Поставив +10-28.
Вечером авто остигне до 30...буде видно ітог і різницю по лямбді без корекції і з корекцією. Газ на фото підостиг, а сягає до 63.
Ось мої калібровки:

[Sergik32]

ти криву по температурі газу виставляв після переключення на газ і далі переключав бенз-газ і дивився чи однаковий бензовприск чи просто соваєш туда сюда

[Sergik32]

Коллєги, я шнурка на гбо спалив, подав на масу + з газомозга ,ну то херня, так вирішив апгрейданути юсб адаптора що про...ав + з -. ну то таке, питання, в кого як загружається програма стаг, бо у мене хв 5 не менше, а потім курва пише нема звязку з контролєром і я нажимаю связатся  і знов хв 5-7 воно шукає СОМ порти і буває за раз і не з'єднається. коли мені настраював газ чувак то він підключавсь своїм нотебуком через блютуз то там бистро, значить з мозгами все добре. то хто що скаже, то нотебук такий затягнутий чи я?

[ВКБ]

У мене на 2 ядреному ноуті він7 грузиться 3..5 секунд.
Аое програма Stag 200 Eazy 0.27.0 остання із магікан для легкого стагу 200.
А ти що накрутив!? Для стага 200 прогу на стаг 400. От і гємор

Косу по температурі виставив і залишив в стагу. Совав коли диркав заради масарєть,  то реагує. Вона там звісно збарігається.

[Sergik32]

я брав прогу для гбо Q box да і похер яка вона, комп повинен загрузити програмку бистро а не шукати по 5-7 хв

[ВКБ]

Постав  Stag 200 Eazy 0.27.0 і не парся. Перевір як вона грузиться.
